DC-DC電源芯片TD2596HVS-3.3 實戰：48V母線直接降到3.3V/3A，外圍只要5顆料
TD2596HVS-3.3 是 TDSEMIC 高壓降壓家族裏走量最穩的一顆：4.5~60V 輸入、固定 3.3V/3A 輸出、150kHz、TO-263-5。
發佈：2026-10-09 · 分類：產品資訊
TD2596HVS-3.3 是 TDSEMIC 高壓降壓家族裏走量最穩的一顆：4.5~60V 輸入、固定 3.3V/3A 輸出、150kHz、TO-263-5。
48V 工業母線直接進，不用前置穩壓，不用反饋電阻，外圍就 5 顆料（2 電容 + 1 電感 + 1 二極管 + 1 個 0.1µF）。
這顆片子最適合的場景：板子空間緊、母線 48V、要 3.3V 給 MCU 和通信模塊，還得貼片。
核心特徵
· 固定 3.3V 輸出，精度 ±2%，內部電阻網絡出廠校準
· 輸入 4.5~60V，48V 母線留 12V 餘量 · 3A 持續輸出，峯值 3.5A · 150kHz 固定頻率，電感選 33µH 就夠
· 內置功率 MOSFET，導通電阻 ~200mΩ · 逐週期限流 + 二次限流（短路降頻）+ 150℃ 熱關斷
· ON/OFF 使能，MCU IO 直接驅動
· TO-263-5 貼片，底部散熱焊盤直接鋪銅 · -40~+125℃ 工業溫區
內部硬件架構
TD2596HVS-3.3 是單片集成式降壓（Buck）開關穩壓器，核心功能模塊就三塊：
1. PWM 控制器
· 固定頻率振盪器 150kHz，開關頻率鎖死，電感和輸入輸出電容選一次就定
· 內部頻率補償已經做好，外面不用加補償網絡
· 電流模式控制：每個週期採樣電感峯值電流，到閾值立刻關斷，響應快、穩定性好
2. 功率開關
· 集成 N 溝道功率 MOSFET，最大導通電流 3A（實際受封裝和散熱限制）
· 飽和壓降典型值 1.16V，這是滿載時管子本身的主要損耗來源
· 60V 耐壓工藝，48V 母線留 12V 餘量
3. 反饋與調節電路
· 固定 3.3V 版本：內部電阻網絡出廠校準，FB 腳直接接地
· 基準源 1.23V，精度 ±2%
· 誤差放大器把 FB 電壓跟基準比，動態調整佔空比，輸出穩在 3.3V
實戰 BOM（48V→3.3V/3A）
| 位號 | 型號/參數 | 選型說明 |
|---|---|---|
| U1 | TD2596HVS-3.3 | 60V 耐壓固定 3.3V |
| C1 | 47µF/100V 電解 | 48V 母線選 100V 留餘量，別用 63V |
| C2 | 0.1µF/100V 陶瓷 | 緊貼 VIN 腳，濾高頻 |
| L1 | 33µH/5A 屏蔽功率電感 | 150kHz 頻率，飽和電流 ≥5A |
| D1 | SS56（60V/5A）肖特基 | 48V 輸入反向耐壓要 ≥60V |
| C3 | 220µF/10V 低 ESR 電解 + 10µF/10V 陶瓷 | 低 ESR 減小紋波 |
| FB | 直接接 GND | 固定版不用反饋電阻 |
| ON/OFF | 接 VIN 常開 | 不用使能就接 VIN |
就這 8 個位號，其中 C2 是必加、C3 是 2 顆並聯。沒有反饋電阻、沒有補償網絡、沒有外接 MOS

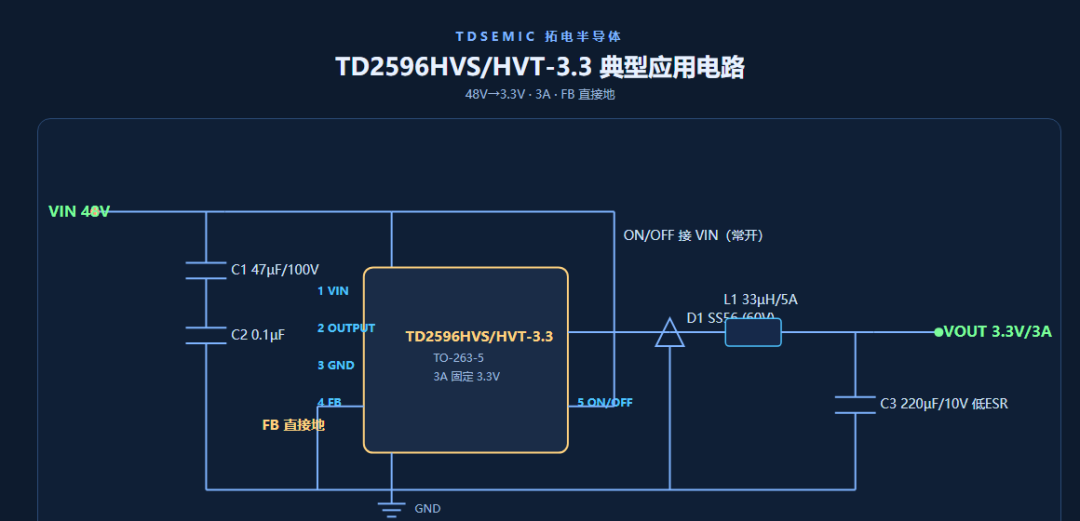

應用電路
Layout 關鍵：C2 緊貼 VIN 引腳走線 <5mm；D1 和 L1 之間的開關節點走線儘量短、不要鋪地銅；C3 緊貼輸出端；底部散熱焊盤鋪 ≥2cm² 銅皮，打過孔連內層地。
電氣特性
| 參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| 輸入電壓範圍 | 工作 | 4.5 | — | 60 | V | |
| 輸出電壓 | 固定版 | 3.234 | 3.3 | 3.366 | V | |
| 輸出精度 | 全溫區 | — | ±2% | ±3.5% | — | |
| 最大輸出電流 | 連續 | 3 | — | — | A | |
| 峯值限流閾值 | 逐週期 | 3.5 | 4.5 | — | A | |
| 開關頻率 | — | 130 | 150 | 170 | kHz | |
| 飽和壓降 | IOUT=3A | — | 1.16 | 1.5 | V | |
| 靜態電流 | ON | — | 5 | 8 | mA | |
| 關斷電流 | OFF | — | — | 200 | µA | |
| ON/OFF 高電平閾值 | 使能 | 2 | — | — | V | |
| ON/OFF 低電平閾值 | 關斷 | — | — | 0.8 | V | |
| 熱關斷溫度 | 結溫 | — | 150 | — | ℃ | |
| 熱關斷回滯 | — | — | 30 | — | ℃ | |
| 效率 | VIN=24V, IOUT=2A | — | 82% | — | — | |
| 效率 | VIN=48V, IOUT=2A | — | 78% | — | — | |
| 輸出紋波 | VOUT=3.3V, IOUT=3A | — | 50 | 100 | mVpp | |
| 線性調整率 | 4.5~60V | — | 0.1% | 0.3% | — | |
| 負載調整率 | 0.5~3A | — | 0.5% | 1.5% | — |
調試三步
第一步：先空載。48V 上電，測 VOUT 應該是 3.27~3.33V。空載紋波 <50mV。如果 VOUT 飄高到 5V 以上，查 FB 是不是沒接 GND。
第二步：帶小載。接 100Ω 假負載（約 33mA），看輸出是不是穩。手摸芯片，溫升正常（<40℃）。如果燙，查散熱銅皮夠不夠。
第三步：滿載。3A 電子負載拉滿，測效率（典型 82%）、測紋波（<100mV）、測芯片溫度（<100℃ 殼溫）。滿載 10 分鐘不熱關斷就過。

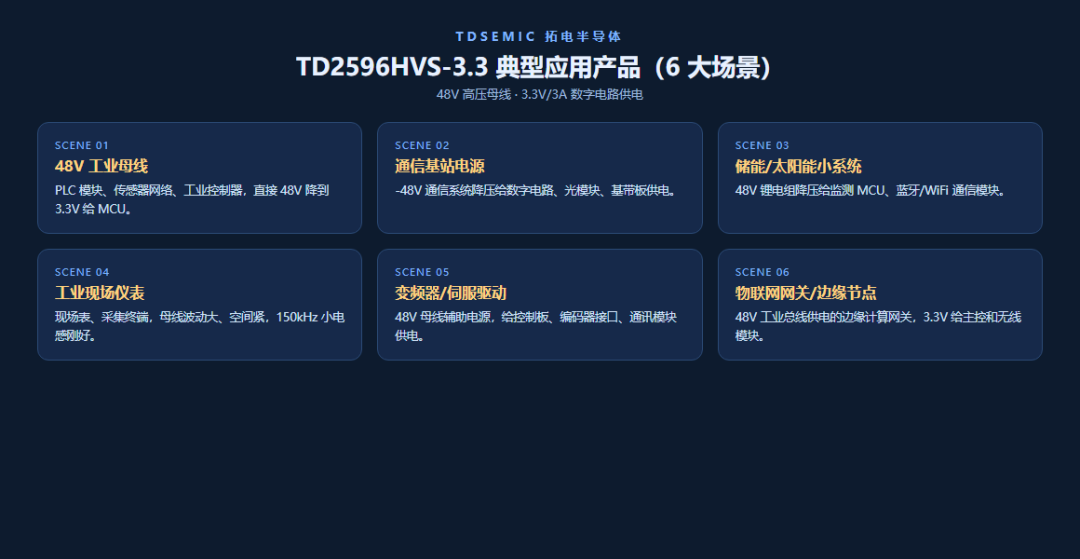

應用產品場景
工程設計坑位
坑 1：C1 選 63V 電解。48V 母線選 63V 看起來夠，實際母線波動 + 浪湧很容易衝到 55V 以上，電解電容壽命驟減。直接 100V。
坑 2：D1 選 SS54（40V）。48V 輸入時二極管反向耐壓要 ≥ 輸入 + 餘量，SS54 40V 直接擊穿。必須 SS56（60V）起。
坑 3：L1 飽和電流不夠。3A 滿載時電感峯值電流約 3.5A，選飽和電流 4A 的電感會飽和、紋波炸。必須 ≥5A。
坑 4：散熱銅皮不夠。48V→3.3V/3A 芯片耗散約 1.8W，TO-263 底部焊盤鋪銅不到 1cm² 會熱關斷。至少 2cm² + 多個過孔。
坑 5：C2 離 VIN 太遠。0.1µF 陶瓷電容離 VIN 引腳 >1cm，高頻噪聲濾不掉，芯片會自激。緊貼引腳。
坑 6：FB 腳懸空或接電容。固定版 FB 必須直接 GND。懸空輸出飄高，接電容會環路不穩定。
總結：TD2596HVS-3.3 這顆片子，參數不花哨，但工業現場用着踏實。48V 母線直接進，5 顆外圍料出 3.3V/3A，TO-263 貼片好焊接好返修。選型記住：母線 48V 就上它，別在 40V 耐壓的片子上卡邊。
