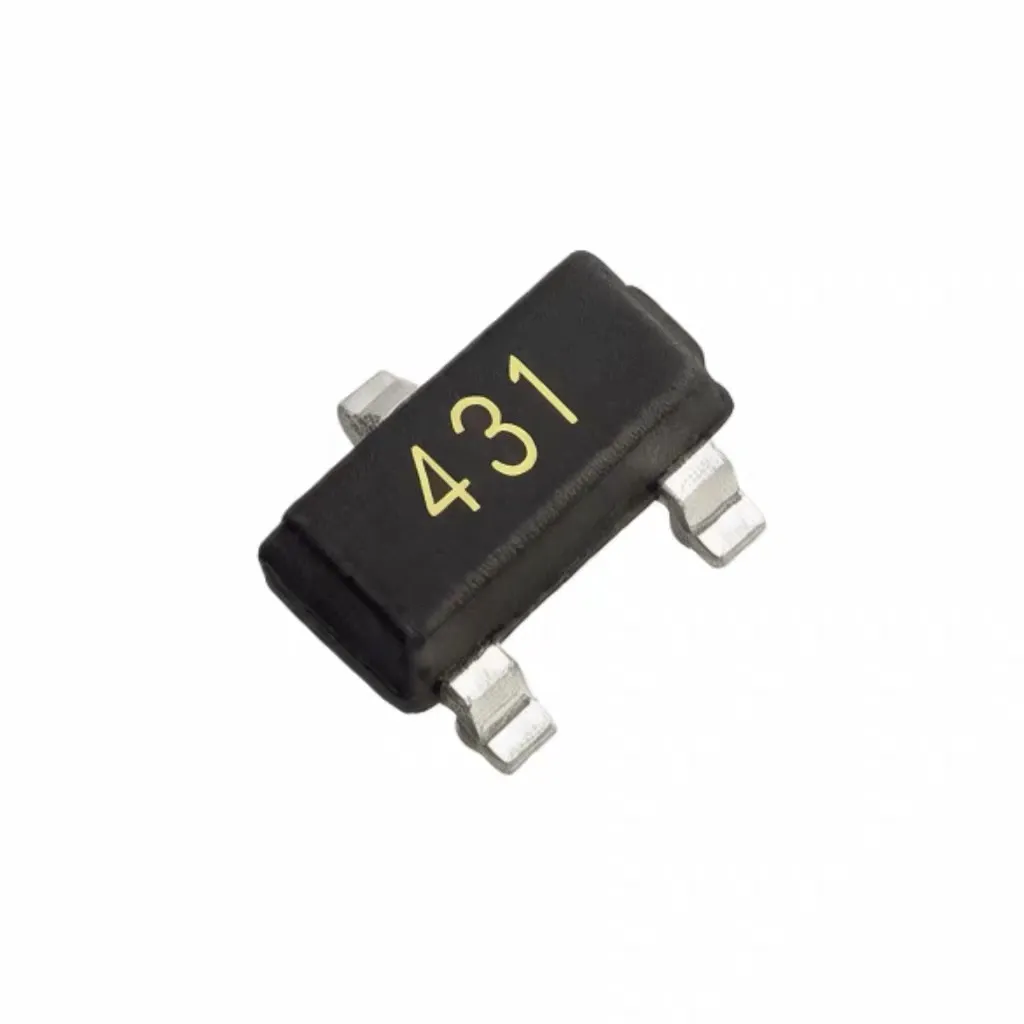

TD431 是 TDSEMIC 家的精密可調並聯基準，三腳小片子，TO-92 / SOT-23 / SOP-8 都有。可替代進口

內部就是一顆 2.5V 基準加一個誤差放大器，外面掛兩顆電阻，輸出電壓你想設多少就設多少——2.5V 到 36V 之間隨便挑。

開關電源次級反饋、可調穩壓、過壓保護、恆流源，板上你能想到的"我要一個準的電壓點"，基本都有它。便宜、皮實、到處都是

做電源的都繞不開一個問題：輸出電壓要穩。

線性穩壓有固定 5V、3.3V，但客戶要 12V、15V、24V 這種非標電壓怎麼辦？用電阻分壓？精度不夠，溫漂大。專門定製一顆穩壓 IC？成本上去了。

TD431 就是來解決這個的：它本身不"供電"，它是一個"電壓判官"——陰極電流隨反壓自動調節，配合外部上拉電阻，就能把任意一個電壓點鉗在你設的值上。開關電源次級要隔離反饋？它加一顆光耦，把輸出電壓誤差傳回初級 PWM 控制器，整個閉環就成了。

說人話：你給我一個目標電壓，我告訴你到了還是沒到，到了我就把電流拉走，沒到我就憋着。

特徵

幾個關鍵數：基準 Vref 典型 2.495V，精度分 A 檔（0.5%）、B 檔（1%）、C 檔（2%）；陰極工作電流 1mA~100mA，再小基準不準，再大功耗上來；動態輸出阻抗典型 0.2Ω，這就是它響應快的原因。溫度係數典型 50ppm/℃。

封裝：TO-92 三腳直插（K/A/R 或 K/A/REF）、SOT-23-3 貼片、SOP-8 八腳（一顆裏塞倆）。工業溫區 -40~+85℃。

內部結構圖

別被 datasheet 裏那張複雜框圖唬住，TD431 內部就三塊：一個 2.5V 帶隙基準、一個誤差放大器、一個 NPN 泄放管。

R（參考腳）接外部分壓中點。誤差放大器把 R 腳電壓跟內部 2.5V 比：高了，就把陰極泄放管開大，電流往地灌；低了，管子關小。整個過程是負反饋，最終把 R 腳穩在 2.5V。

所以輸出電壓公式就一行：Vout = 2.5 × (1 + R1/R2)。R1 是上拉到 Vout 的電阻，R2 是 R 腳到地的電阻。要 12V，就 (1+R1/R2) = 4.8，隨便湊電阻比例。

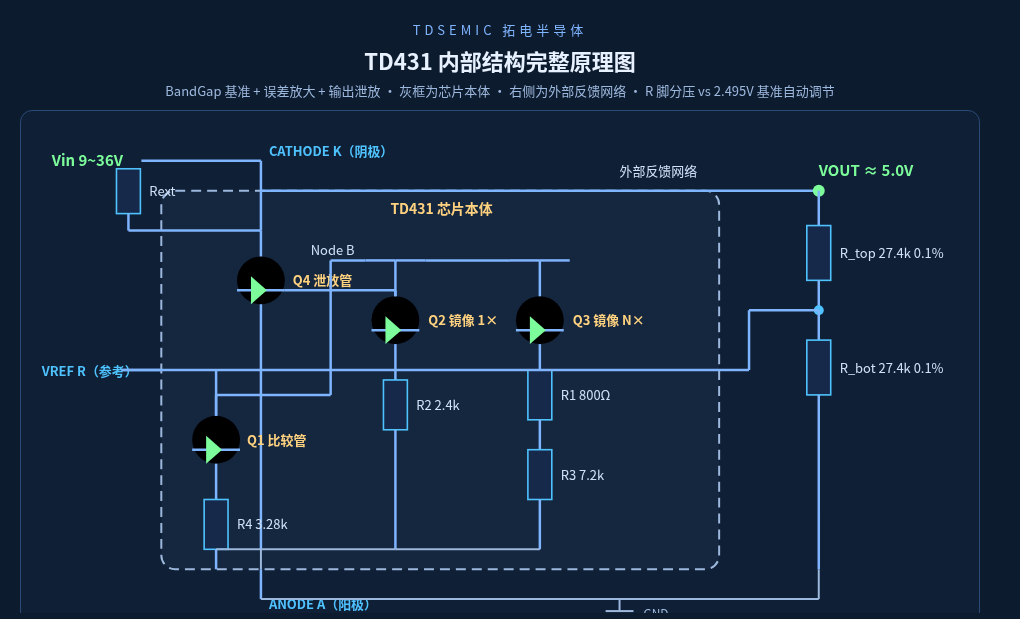

TD431 內部結構完整原理圖（Vin→Rext→K，Q1 比較管，Q2/Q3 鏡像電流源，R1~R4，Q4 泄放管，右側外部 27.4k 反饋網絡）

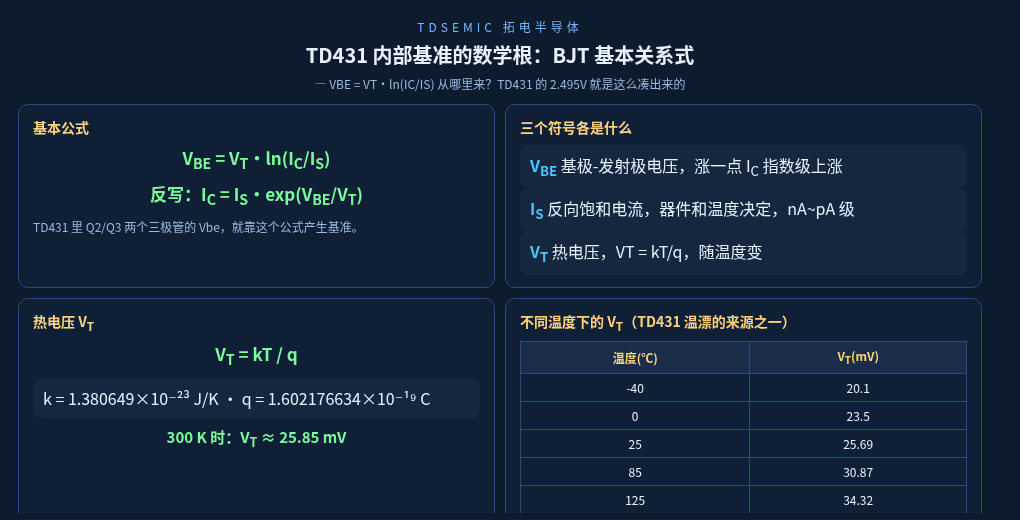

具體到 TD431 內部：Q2、Q3 是一對鏡像管，R1=800Ω 串在 Q3 發射極上，把兩隻管子的電流密度比拉開。R2=2.4k 和 R3=7.2k 是按比例的取樣電阻，R4=3.28k 做衰減。Q1 是誤差放大管，Q4 是泄放輸出管。最終輸出 VREF=2.495V，溫漂壓到 50ppm/℃ 量級。

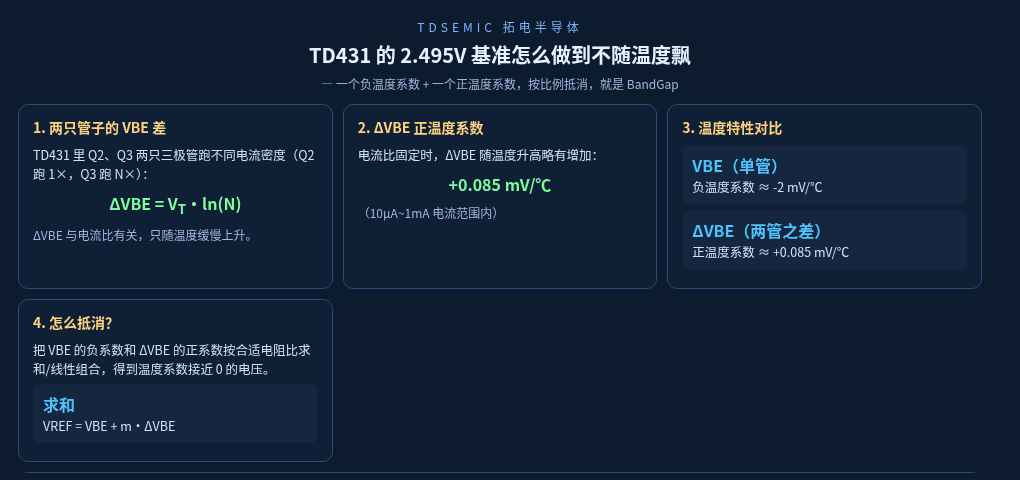

這就是爲什麼選 0.5% 精度檔要選 A 版——片內電阻配比和發射區面積比要做激光修調，才能把這個溫度補償點校到最準。

電氣特性

重點記住兩個邊界：IK 最小 1mA，這是很多人踩坑的地方——反饋太輕、輸出電流小到 1mA 以下，TD431 就退出穩壓區，輸出飄上天。

典型應用一：開關電源次級反饋

這是 TD431 最常見的用法，沒有之一。反激、正激、LLC 隔離電源，次級要穩輸出，都是這套：Vout 經 R1/R2 分壓到 TD431 的 R 腳，TD431 驅動光耦 LED，光耦初級傳回 PWM 控制器。

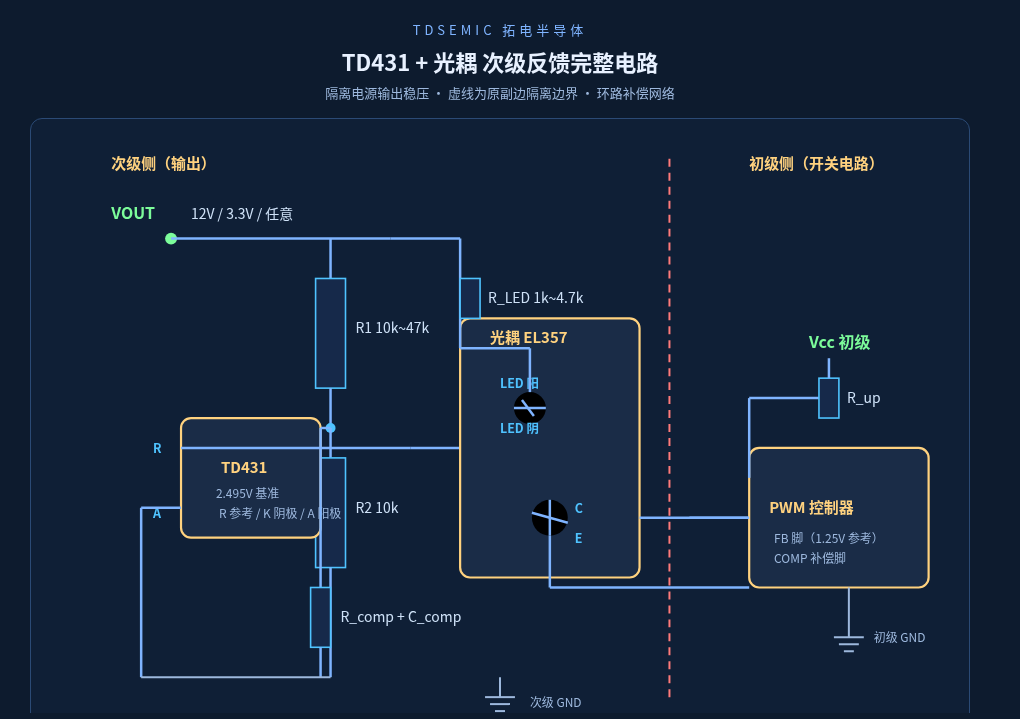

圖：TD431 + 光耦次級反饋典型電路

元件怎麼選：R2 一般取 10kΩ（讓 R 腳電流小、基準準）；R1 按 Vout 算；光耦串聯的電阻決定反饋增益，通常 1k~4.7k；TD431 的陰極上拉電阻接 Vout，要保證輕載時 IK 也有 1mA 以上。

07 典型應用二：可調並聯穩壓

不想用光耦，就想做一個非標的穩壓點？TD431 直接當並聯穩壓器用：Vout 經上拉電阻 Rbias 接到輸入電壓，TD431 陰極接 Vout，R 腳自己接分壓。

公式：Iout ≈ (Vin - Vout) / Rbias - Iload。Rbias 選值要同時滿足最大負載時 TD431 還能分到 1mA、空載時 TD431 電流不超 100mA。

這種用法效率不高，壓差大的時候 Rbias 發熱明顯，只適合小電流（幾 mA 到幾十 mA）的基準源。

典型應用三：過壓保護 / 電壓監測

R 腳接被監測電壓的分壓，陰極接一個 NPN 三極管的基極（通過電阻）。電壓一超過門檻，TD431 導通，把三極管打開，拉低使能腳或者點亮告警 LED。

電源浪湧、電池過充、輸出過壓保護，都這麼幹。門檻電壓 Vth = 2.5 × (1 + R1/R2)，要多少設多少。

典型應用四：外擴三極管精密穩壓

TD431 自己只能灌 100mA，要做幾百 mA 甚至 1A 的精密穩壓怎麼辦？外擴一顆 NPN 功率管就行。

電路長這樣：輸入電壓經 NPN 擴流管的集電極-發射極到輸出，TD431 通過 Rb 給基極提供偏置。輸出用兩顆 27.4kΩ/0.1% 精密電阻分壓到 TD431 的 R 腳。TD431 一開，就把基極電流拉走，NPN 管的 Vbe 自動調整，輸出就穩在 5.0V。

算一下：Vout = 2.495 × (1 + 27.4k/27.4k) = 4.99V。兩顆 0.1% 電阻，加 TD431 A 檔 0.5% 基準，整體輸出精度能做到 ±0.5% 以內，比普通固定三端穩壓高一個量級。

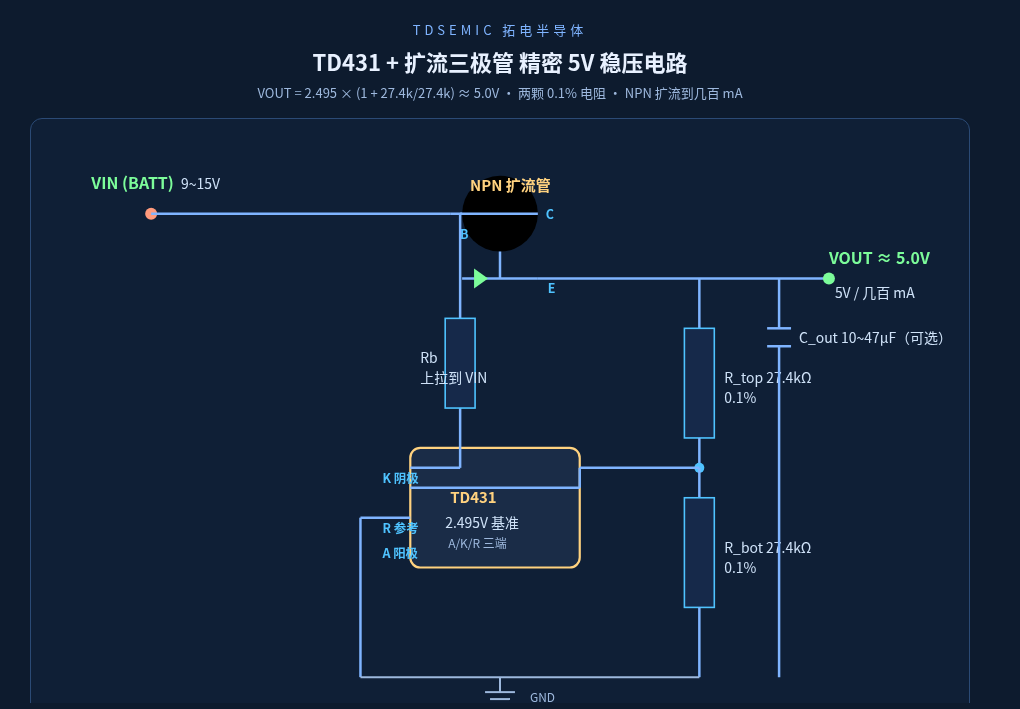

圖：TD431 + NPN 擴流管精密 5V 穩壓

TD431 典型應用產品——開關電源反饋 / 數字萬用表基準 / 鋰電池充電保護 / 工業控制過壓保護

總結：431 這顆片子，30 年了還在到處用，不是因爲它多先進，是因爲它夠用、便宜、接法靈活。你把它當一個"2.5V 電壓判官"看，所有用法都通了。電源工程師入門第一課，基本就是把這顆片子喫透。
