5V 轉 3.3V 最乾淨的方案,不是開關電源,是它
TD1117-3.3 是一款 1.0A 低壓差線性穩壓器(LDO),固定輸出 3.3V,精度 ±1.5%。內置熱保護和電流限制,SOT223 / TO252-2 / SOT89-3 三種貼片封裝可選。

發佈:2026-10-13 · 分類:產品資訊
TD1117-3.3 是一款 1.0A 低壓差線性穩壓器(LDO),固定輸出 3.3V,精度 ±1.5%。內置熱保護和電流限制,SOT223 / TO252-2 / SOT89-3 三種貼片封裝可選。輸入最高 15V,壓差典型 1.2V,外圍只需輸入輸出電容,是計算機主板、LCD 監視器、DVD 解碼板、ADSL 調制解調器及開關電源後級穩壓的常用方案。
TD1117 是一顆 1A 輸出的 LDO,固定輸出版本有 1.2V、1.8V、2.5V、2.85V、3.3V、5.0V 六種,另有可調版本輸出 1.25V~13.8V。
它不是開關電源,效率不算高,但紋波極小、外圍極簡、成本低。壓差小、電流不大、要乾淨供電的場景,選它沒毛病。
主要特點
輸出電流 1.0A
固定輸出電壓精度 ±1.5%
工作電壓高達 15V
電壓線性度小於 0.2%
負載調整率小於 0.4%
可調版本輸出 1.25V~13.8V,只需外接兩個電阻
內置熱保護和電流限制
常用三種貼片封裝:SOT223 / TO252-2 / SOT89-3
引腳



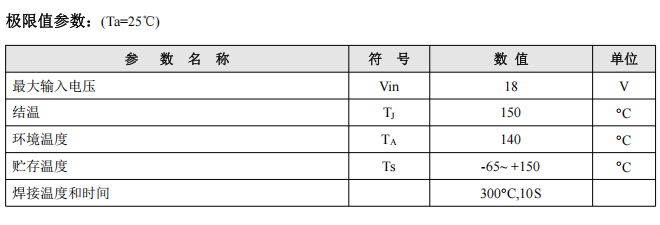

電氣特徵
| 參數 | 最小 | 典型 | 最大 |
|---|---|---|---|
| 輸出電壓(Iout=10mA) | 3.250V | 3.300V | 3.350V |
| 輸出電壓(0~1A) | 3.234V | 3.300V | 3.366V |
| 壓差(100mA) | — | 1.0V | 1.2V |
| 壓差(500mA) | — | 1.05V | 1.25V |
| 壓差(1A) | — | 1.1V | 1.3V |
| 最大負載電流 | 1.0A | 1.4A | — |
| 靜態電流 | — | 5mA | 8mA |
| 電壓線性度 | — | 4mV | 12mV |
| 負載調整率 | — | 6mV | 12mV |
| 熱穩定性 | — | — | 0.5% |

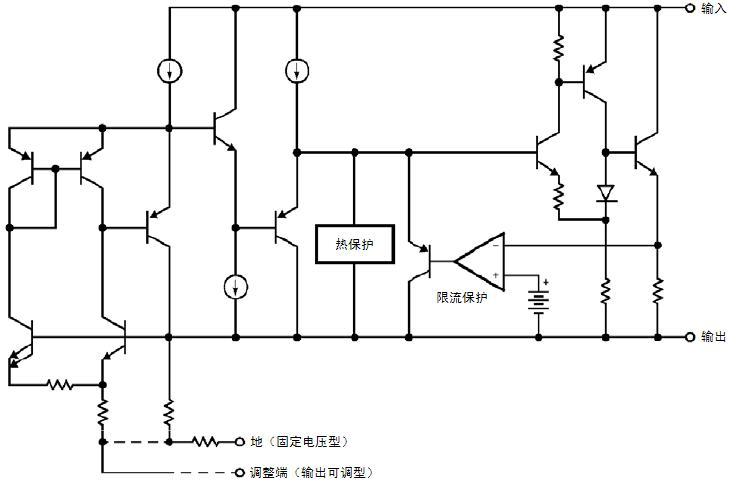

功能框圖

應用領域
計算機主板和顯卡電源管理
LCD 監視器及 LCD TV
DVD 解碼板
ADSL 調制解調器
開關電源後級穩壓器
單片機系統、傳感器、Wi-Fi 模塊 3.3V 供電
應用電路
固定電壓型應用電路:
Vin(3腳)接輸入電壓,就近放輸入電容 Ci 到 GND
Vout(2腳)接負載,就近放輸出電容 Co 到 GND
GND(1腳)直接接地
輸入電容建議 10µF~22µF,輸出電容 10µF
爲什麼要放輸出電容?不只是濾波,它還保證環路穩定。容值太小或不接,LDO 可能自激振盪,輸出變成尖峯波形,後級 MCU 莫名其妙重啓。這是新手最容易踩的坑。
可調版本怎麼設輸出電壓?外接兩個電阻分壓,Vout=Vref×(1+R1/R2),Vref=1.25V。比如要 5V,選 R2=200kΩ、R1=600kΩ。

工程避坑
1:輸入電壓太高還想大電流。12V 轉 3.3V 跑 1A,壓差 8.7V,芯片損耗 8.7W,幾分鐘熱保護。壓差大的場景用開關電源。
2:固定版和可調版搞混。固定版 1 腳接地,可調版 1 腳接分壓電阻。PCB 畫錯了,可調版輸出會飆到 Vin 燒後級。
3:輸出電容太小導致自激。VOUT 電容小於 1µF 或不接,輸出振盪,後級工作異常還查不到原因。輸出端放 10µF。

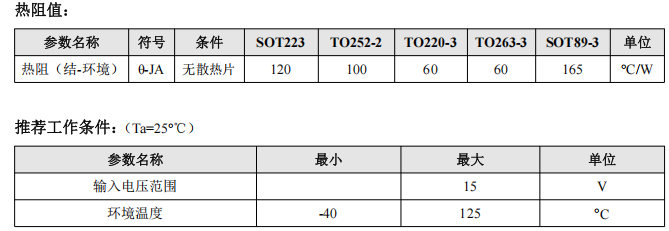

4:散熱不夠硬跑 1A。SOT223 無散熱片熱阻 120℃/W,1A 5V→3.3V 時溫升 200℃,直接熱關斷。要跑滿 1A,選 TO220 加散熱片,或 SOT223 多鋪銅。
5:輸入電容比輸出電容小。建議輸入容量略大於輸出,防止斷電後電壓倒灌。
總結:TD1117 是一顆教科書級的 LDO:參數不花哨,就是穩。固定版六種電壓、可調版 1.25~13.8V、五種封裝,從貼片到直插都覆蓋了。
記住一個原則:壓差小、電流不大、要紋波小,用 LDO;壓差大、電流大、要效率,上開關電源。兩者經常搭配着用
