1621B 到底能不能國產替代？TDSEMIC TD1621B-TD給您答案
如果你在市場做過採購或者配單，一定在 BOM 裏見過 1621B 三個字。它驅動段碼 LCD 屏幕，小家電、電錶、儀表、溫控器、電子秤上到處都是。但 1621B 也有好幾種寫法——HT1621B、TM
發佈：2026-09-02 · 分類：產品資訊
如果你在市場做過採購或者配單，一定在 BOM 裏見過 1621B 三個字。它驅動段碼 LCD 屏幕，小家電、電錶、儀表、溫控器、電子秤上到處都是。但 1621B 也有好幾種寫法——HT1621B、TM1621B、TD1621B，參數看着差不多，到底是不是同一顆？TDSEMIC 的 TD1621B-TD 和原廠 HT1621B 是什麼關係，選型時該看什麼？
這篇文章不講空話，用參數表和應用場景，把 TD1621B-TD 講清楚

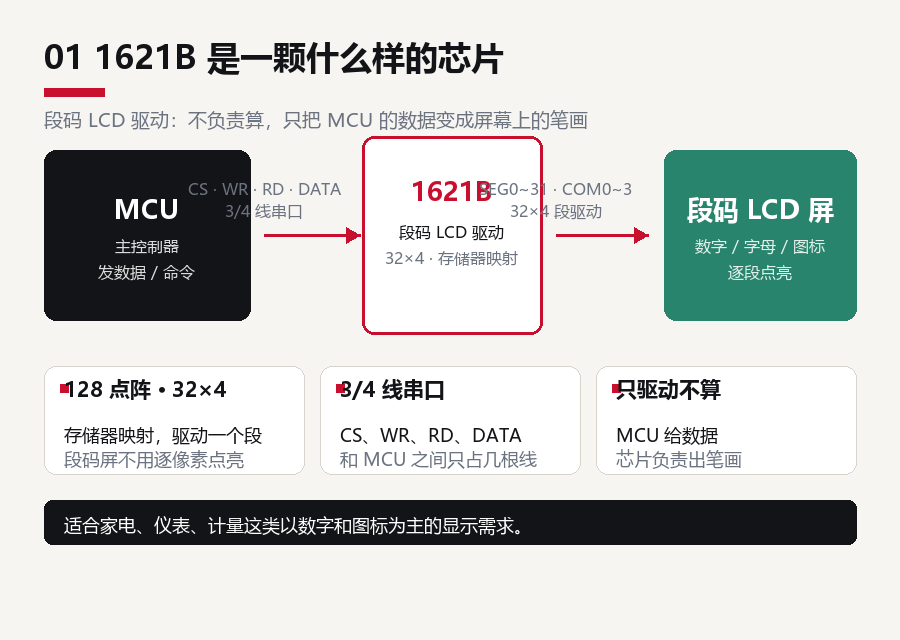

一 最先搞清楚：1621B 是一顆什麼樣的芯片
1621B 是一顆段碼 LCD 驅動芯片，本質上是給 MCU 擴展 I/O 口的外圍設備。它的顯示矩陣是 32×4，也就是 128 點陣式、存儲器映射的多功能 LCD 驅動電路。
主控制器和 1621B 之間只需要 3 到 4 個端口（CS、WR、RD、DATA），就能把要顯示的數字、字母和圖標寫進屏幕。段碼屏不像點陣屏那樣逐像素點亮，而是驅動一個個"段"，所以芯片體積小、成本低、夠省電。
一句話理解：它不負責"算"，只負責把 MCU 給的數據變成 LCD 上的筆畫，適合家電、儀表、計量這類以數字和圖標爲主的顯示需求。

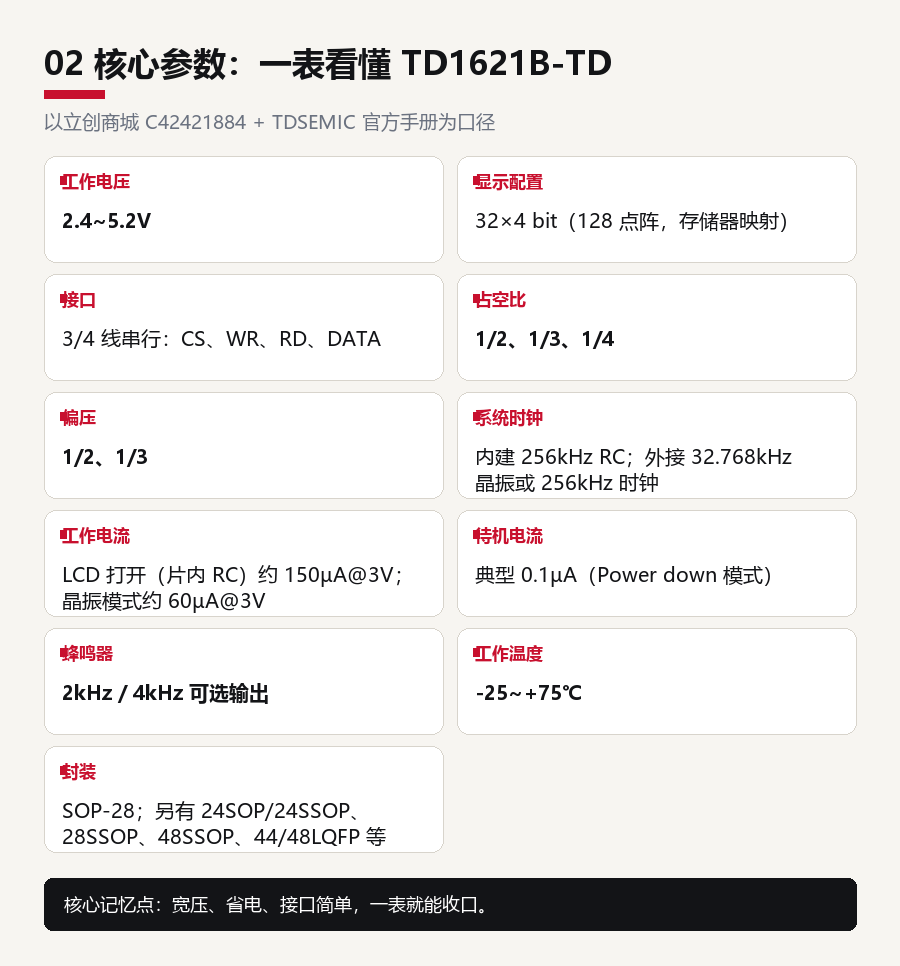

二 核心參數：一表看懂 TD1621B-TD
11項核心參數一展速覽：寬壓，省電，接口簡單，是這顆段碼驅動的底色
以 TDSEMIC HT1621B-SSOP48-TD 商品規格與 HT1621B-TD 數據手冊爲口徑：
| 參數 | TD1621B-TD 規格 |
|---|---|
| 工作電壓 | 2.4~5.2V |
| 顯示配置 | 32×4 bit（128 點陣，存儲器映射） |
| 接口 | 3/4 線串行：CS、WR、RD、DATA |
| 佔空比 | 1/2、1/3、1/4 |
| 偏壓 | 1/2、1/3 |
| 系統時鐘 | 內建 256kHz RC；外接 32.768kHz 晶振或 256kHz 時鐘 |
| 工作電流 | LCD 打開（片內 RC）約 150µA@3V；晶振模式約 60µA@3V（典型值，以手冊爲準） |
| 待機電流 | 典型 0.1µA（Power down 模式） |
| 蜂鳴器 | 2kHz / 4kHz 可選輸出 |
| 工作溫度 | -25~+75℃ |
| 封裝 | SSOP-48（另有 24SOP/24SSOP、28SOP/28SSOP、48LQFP 等） |
三 兼容對比：TD1621B-TD 和 HT1621B 是什麼關係
TD1621B-TD 是 TDSEMIC（拓電半導體）生產的 HT1621B 兼容段碼 LCD 驅動，引腳排布、指令集和時序與 HT1621B 對齊，定位是國產兼容替代方案。HT1621B 原本是臺系原廠的經典型號，市面上 TM1621B、TD1621B 等都屬於同一兼容生態。把兩者放到一張表裏對照如下：
| 項目 | TD1621B-TD（TDSEMIC） | HT1621B（原廠通用規格） |
|---|---|---|
| 工作電壓 | 2.4~5.2V | 2.4~5.2V |
| 顯示矩陣 | 32×4（128 點陣） | 32×4（128 點陣） |
| 偏壓 / 佔空比 | 1/2、1/3 / 1/2、1/3、1/4 | 1/2、1/3 / 1/2、1/3、1/4 |
| 接口 | 3/4 線串行（CS/WR/RD/DATA） | 3/4 線串行（CS/WR/RD/DATA） |
| 系統時鐘 | 256kHz RC / 32.768kHz 晶振 / 外接 | 256kHz RC / 32.768kHz 晶振 / 外接 |
| 待機電流 | 典型 0.1µA | 同級（以手冊爲準） |
| 封裝 | SSOP-48 等 | SOP-28 等 |
對照之後的核心結論：主規格一致，TD1621B-TD 可以做 HT1621B 的 pin-to-pin 兼容替代。但要留個心：不同廠牌在細節參數（工作電流、上拉電阻、量產批次一致性）上可能略有出入，量產前建議拿樣品實測對比
同爲 1621B 兼容生態：三家常見型號一覽
| 對比項 | TD1621B-TD（拓電） | TM1621B（天微） | HT1621B（合泰原廠） |
|---|---|---|---|
| 定位 | 國產兼容 | 國產兼容 | 臺系原廠經典 |
| 工作電壓 | 2.4~5.2V | 2.4~5.2V | 2.4~5.2V |
| 顯示矩陣 | 32×4（128 點陣） | 32×4（128 點陣） | 32×4（128 點陣） |
| 接口 | 3/4 線串行 | 4 線串行 | 3/4 線串行 |
| 偏壓 / 佔空比 | 1/2·1/3 / 1/2·1/3·1/4 | 1/2·1/3 / 1/2·1/3·1/4 | 1/2·1/3 / 1/2·1/3·1/4 |
| 系統時鐘 | 256kHz RC / 晶振 / 外接 | 256kHz RC / 晶振 / 外接 | 256kHz RC / 晶振 / 外接 |
| 封裝示例 | SSOP-48 等 | SSOP-48 等 | SOP-28 等 |
四 應用對比：不同場景到底怎麼選
參數只是門檻，真正決定選型的是應用場景。按常見需求拆開看：
小家電段碼屏（電飯煲、豆漿機、風扇）：段數不多、顯示固定，1/2 偏置、2 個 COM 就夠，優先省電和低成本。
計量儀表（電錶、水錶、氣表）：長時間常亮顯示、低功耗是硬指標，重點看待機電流和 Power down 能力，TD1621B 典型 0.1µA 待機電流適合這類場景。
溫控器、多功能儀表：段數多、帶圖標和多行顯示，需要更多 SEG/COM，用 1/3 偏置、4 個 COM，把 32×4 的顯示資源用滿。
帶聲音提示的產品（按鍵音、報警）：用 BZ / BZ 輸出的 2kHz 或 4kHz 蜂鳴信號，省掉一路外部蜂鳴驅動。
一句話選型：先數清要顯示幾段幾行，再定偏置和 COM，最後按功耗和封裝收口。
應用選型速查：場景對應怎麼配
| 應用場景 | 偏置 / COM 建議 | 最該關注的點 | 選型方向 |
|---|---|---|---|
| 電飯煲、豆漿機等小家電 | 1/2 偏置、2 COM | 成本低、夠省電 | 通用 1621B 兼容款 |
| 電錶、水錶、氣表 | 1/3 偏置、3~4 COM | 待機電流、Power down | 低功耗款（待機約 0.1µA） |
| 溫控器、多功能儀表 | 1/3 偏置、4 COM | 多段多圖標，顯示資源用滿 | 32×4 滿配款 |
| 帶按鍵音 / 報警的產品 | 按顯示需求定 | 蜂鳴輸出 BZ 2k/4kHz | 內置蜂鳴款 |
沒有"最好的一顆"，只有"最匹配的場景"。先定偏置與 COM，再按功耗和封裝收口，就是最快的選型路徑。
同一顆芯片1621四種封裝:SSOP48是主推款，其餘的按照板子面積和段數需求選。
五 使用注意：幾個容易踩的坑
第一，3 線還是 4 線接口：只寫不讀時 RD 可以不用，但數據手冊裏 CS 高電平會復位串口，切換命令和數據模式前要給一個高電平脈衝。
第二，VLCD 電壓必須小於或等於 VDD：它是 LCD 對比度調節腳，超壓會出問題。
第三，時鐘源別選錯：要求不高用片內 256kHz RC 最省事；需要精確時序的場景再外接 32.768kHz 晶振。
第四，命令模式 ID 別搞混：100 是命令、101 是寫、110 是讀，軟件層面對不上屏幕就不顯示。
第五，上電默認 SYS DIS：系統時鐘默認關閉，程序要先發 SYS EN / LCD ON 才能點亮屏幕，這是最常見的"新板不亮"原因。
第六，訂貨認準後綴和封裝：SOP-28、24SOP、48SSOP、LQFP 等引腳排布不同，下單前確認絲印、封裝與數據手冊三者一致。
一句話總結：TD1621B-TD 不是一顆新芯片，而是 1621B 生態裏的國產兼容選擇——參數對齊、指令兼容，選型時重點看應用場景要的偏置、佔空比、低功耗和封裝。記住這一點，下次 BOM 裏再見到 1621B，就不會糾結了。

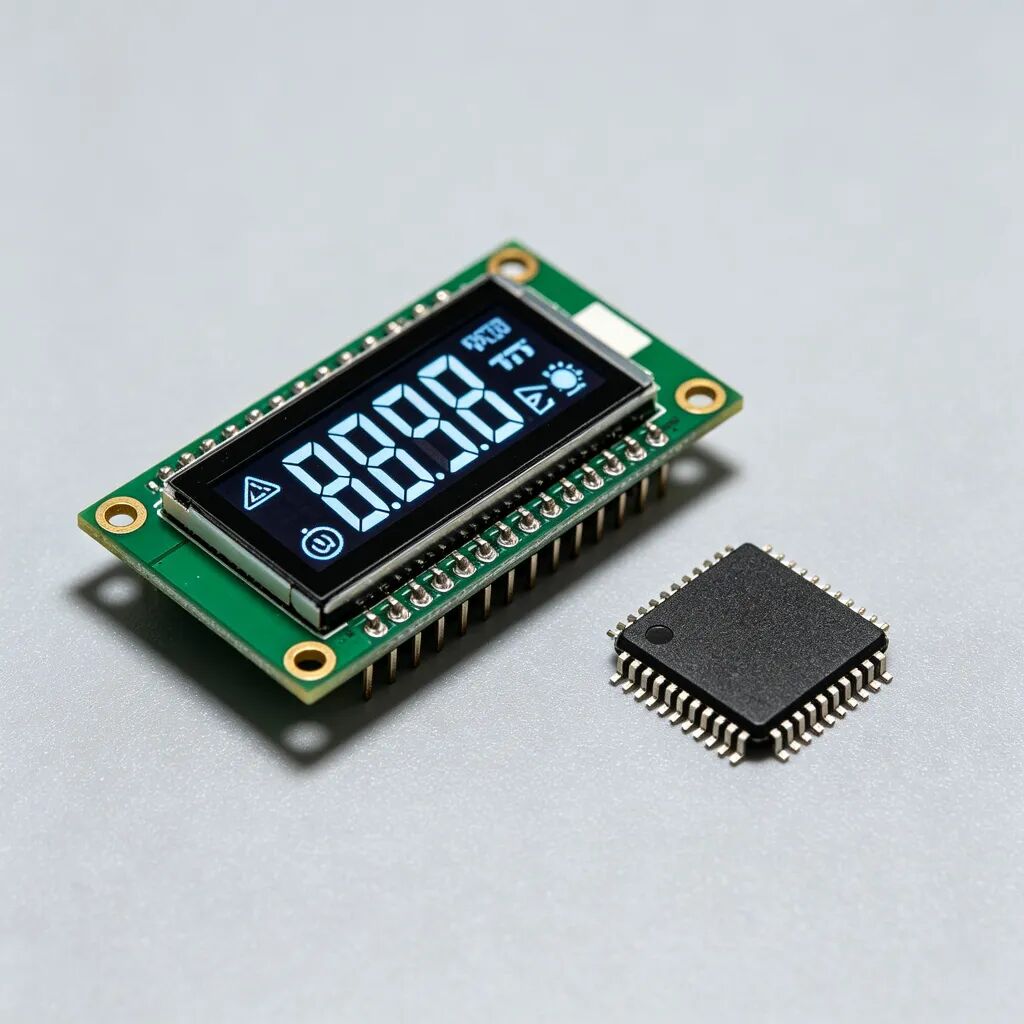

一塊段碼屏加一顆驅動1621芯片，1621B這類方案就是這樣點亮無數家電與儀表的。
