MAX3485EESA-TD 國產平替的實測選型文

發佈：2026-09-11　·　分類：產品資訊

RS422和RS485均是基於差分傳輸機制的工業串行通信標準，對應的專用通信芯片是嵌入式、工業控制、物聯網數據傳輸領域的核心接口器件，兩類芯片的核心工作原理一致，均通過一對差分信號線的電壓差值表徵數據信號，而非單端對地電壓傳輸，能有效抑制工業環境中的共模干擾，具備長距離、高可靠傳輸的基礎特性，且均支持多點掛載、低功耗運行，適配工業複雜電磁環境。

RS485與RS422的核心區別

RS422 爲全雙工通信架構，收發通道完全獨立，需要四根信號線佈線，無需切換收發狀態，不存在總線數據衝突，通信實時性優異。更適合點對點、短距離、高頻高速的數據交互場景；短板也十分明顯，僅支持單發送器工作，無法實現多設備並聯組網，場景適配範圍相對受限。

RS485 爲半雙工通信架構，收發複用一組差分信號線，僅需兩根線即可完成通信，佈線簡潔、拓撲靈活。支持一主多從、多節點分時收發組網，設備拓展性、現場適配性遠超RS422，是目前工業多設備總線組網、長距離批量數據採集的絕對主流，通用性無可替代。

也正是因爲RS485總線適配場景廣、電路方案成熟、量產穩定性高，MAX3485ESA / MAX3485ESA+這顆3.3V半雙工收發芯片，成爲了工控行業的“國民級器件”，是絕大多數硬件工程師的首選默認方案。

從業十年，經手的八成以上485相關項目都在使用這款芯片。工業自動化PLC、遠程IO模塊、SCADA監控系統、智能水電燃氣表、門禁安防、樓宇自控、電梯控制、LED同步顯示設備，各類民用、工業設備場景全覆蓋，落地案例極其豐富。

它最大的優勢就是穩定省心、開源資料豐富、電路方案高度成熟，依託差分傳輸核心特性，可輕鬆實現長距離、多節點穩定組網，抗干擾能力足以適配絕大多數常規工況，量產容錯率極高。

但近幾年量產落地，進口MAX3485的短板被無限放大。比起常規的漲價、缺貨問題，最讓人頭疼的是供應鏈亂象引發的批次不穩定問題。目前市面散新料、翻新料氾濫，正品渠道難以甄別，不少批次上機後，會出現低溫環境丟包、總線空載誤碼、長期通電隨機死機等偶發故障。這類問題復現概率低、現場排查難度大，往往設備批量出貨後才集中暴露，售後整改成本極高。

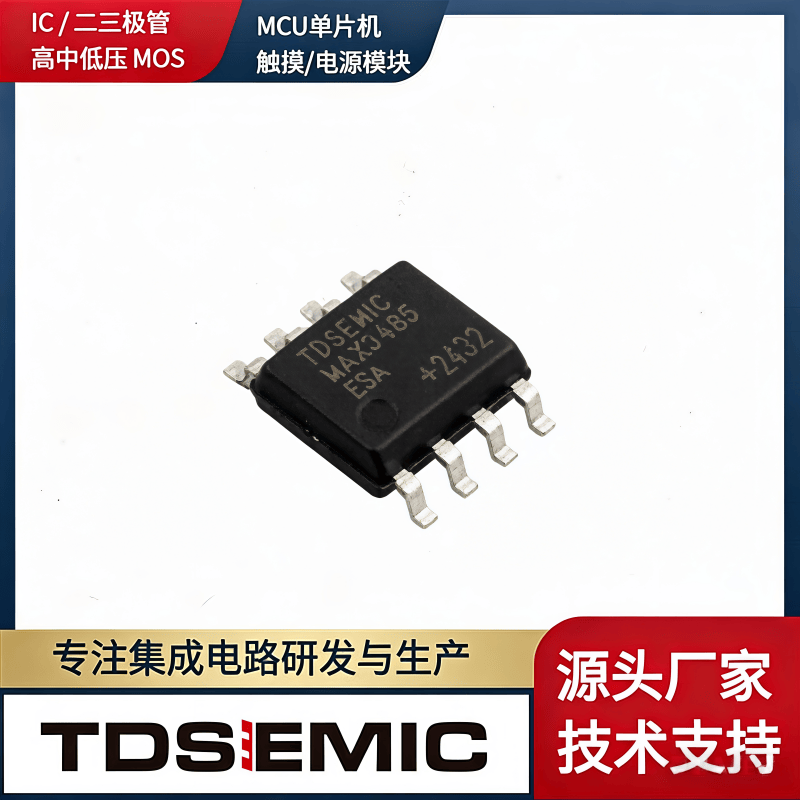

爲了徹底規避供應鏈風險、提升設備量產穩定性，我歷時兩個月，完成多批次打樣、高低溫老化、總線壓差測試、靜電耐受測試等全維度性能實測，最終敲定TDSEMIC拓電半導體 MAX3485EESA-TD作爲進口MAX3485的主力替代方案。

該芯片支持全引腳、全功能Pin-to-Pin兼容，可直接替換原裝MAX3485ESA、MAX3485ESA+，無需修改PCB Layout、無需適配固件程序，真正實現零改板、零調試成本替換，量產替換門檻極低。

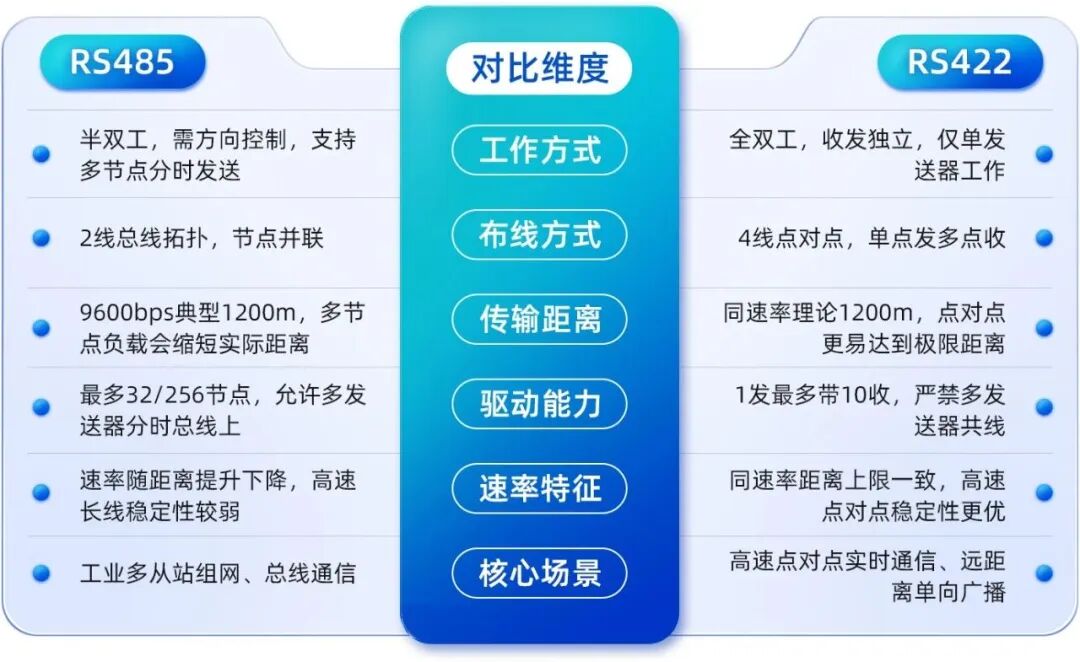

RS485：半雙工，僅一組差分信號線，依靠引腳切換收發方向，支持多節點分時輪流發送。

RS422：全雙工，收發擁有兩組獨立差分通道，無需方向控制，僅運行單路發送器。

佈線方式：

RS485：使用 2 根差分線，總線手牽手拓撲，所有節點並聯

RS422：使用 4 根差分信號線，多用於點對點通信，僅支持一點多發，不允許多發送器並聯。

傳輸距離：

RS485：參數類似，但因支持多節點，實際應用中更注重總線負載管理。

RS422：理論最大距離1200米(速率≤100kbps)，速率可達10Mbps(短距離)。

驅動能力:

RS485：標準型號支持 32 個節點，高阻抗版本可達 256 個，允許多個發送器分時接入總線。

RS422：一個發送器最多驅動 10 個接收器，多個發送器直接並聯會造成信號短路，損壞芯片

速率特性:

RS485：半雙工多節點組網，受總線衝突影響，工程多用 9600‑115200bps，節點越多越傾向降速保穩定，很少跑滿高速。

RS422：全雙工收發獨立，無總線衝突，短距離下更容易穩定跑高速，實時性表現更好。

市面上多數國產替代方案只強調“完美兼容”，但硬件選型的核心，從來不是單純看封裝一致，而是喫透參數差異對應的工況適配區別。芯片細微的電氣參數差距，恰恰是決定設備高低溫穩定性、現場抗干擾能力、長期運行可靠性的關鍵。我整理了精準的實測對標表，每一項參數都附帶一線工程實操備註，工程師選型可直接參考複用。

結合多輪實測和量產落地經驗來看，TDSEMIC這款芯片絕非簡單的參數復刻，而是針對國內複雜工控現場做了針對性優化升級，本土化工況適配性遠比進口料更貼合實際項目需求。

提升最直觀的就是2.8V~4.5V超寬電壓輸入。工業現場開關電源、LDO穩壓電路普遍存在輕微紋波、長線傳輸壓降和上電瞬態波動，原裝MAX3485 3.0V–3.6V的窄電壓窗口容錯率極低，輕微電壓偏差就會引發通信中斷、芯片異常復位等問題。而國產料的超寬電壓裕量，可完美覆蓋工業設備常規電壓波動，對非標電源、老舊設備、長線遠端供電場景的兼容性大幅提升。

其次是全方位總線硬件防護升級。原裝芯片僅配備基礎的限流、熱關斷保護，面對現場人工接線錯誤、總線對地短路、瞬時浪湧等高頻故障，幾乎沒有容錯空間，極易燒燬芯片。而MAX3485EESA-TD新增獨立A/B總線短路、過流保護，能在故障瞬間快速切斷通路，從硬件層面規避芯片損壞問題，大幅降低設備售後返修率。

工程避坑要點

硬件量產選型，最忌諱“唯兼容論”。沒有任何一款芯片可以適配所有工況，這款國產替代料雖然優勢突出，但也存在明確的適配短板，是批量替換前必須喫透的核心要點，直接決定設備長期運行穩定性

一，片內ESD防護不足，外圍電路必須補強

原裝MAX3485E系列自帶±15kV HBM高壓靜電防護，常規室內潔淨場景可裸奔使用；而TDSEMIC MAX3485EESA-TD片內ESD僅1kV HBM，僅能滿足室內無干擾簡易工況。

在戶外露天佈線、千米級長線傳輸、北方乾燥靜電廠區、頻繁插拔總線接口的場景中，靜電累積、浪湧衝擊極易擊穿芯片。標準工程解決方案：在A、B總線端並聯低容值TVS管，搭配總線末端120Ω終端電阻，極簡外圍電路即可補齊防護短板，順利通過工業EMC測試。

二、靜態電流偏高，低功耗場景需嚴格實測驗證

相比原裝280μA典型靜態電流，這款芯片900μA的靜態功耗在市電供電設備中可以完全忽略。但針對電池供電的無源採集終端、便攜低功耗設備，偏高的靜態電流會直接壓縮設備整機續航時長。

這類低功耗場景不建議直接批量替換，需實測芯片休眠、數據收發等不同工況下的整機功耗，匹配產品續航指標後，再落地替換。

典型應用領域

結合十年工控落地案例，MAX3485EESA-TD 的典型應用領域集中在四大方向：工業自動化組網、智能儀表與計量、安防樓宇、商用顯示與終端。這些場景的共同點是 3.3V 半雙工、中短距離傳輸、市電供電，正好落在這顆料的舒適區。

1、工業自動化與數據採集

PLC 擴展模塊、遠程 IO、SCADA 採集站、伺服與變頻配套總線、工廠產線設備互聯。1/8 單位負載最多可掛 128 節點，配合分時輪詢邏輯，多機位採集、批量指令下發穩定可靠。

2、智能儀表與計量

智能水電燃氣表、暖通計量終端、工業採集儀表。室內短距佈線、成本敏感、對供貨穩定性要求高，是國產替代落地最快的領域。

3、安防樓宇

門禁控制器、樓宇對講、消防主機聯網、電梯五方通話與狀態監控。接收器開路失效保護保證總線懸空時輸出固定高電平，從硬件上杜絕 MCU 誤觸發和亂碼。

4、商用顯示與終端

LED 同步顯示、廣告屏控制卡、充電樁計費通信、自助服務終端。中短距離批量應用，寬電壓適配能吸收現場電源紋波，降低整機偶發通信故障率。

如果你的設備屬於電池供電的低功耗終端，或需要千米級超長線、戶外無防護佈線，建議對照下一節精準適配場景的邊界條件先行小批量驗證，再決定是否切換。

✅ 可直接Pin-to-Pin量產替換場景

室內智能水電燃氣表、門禁安防終端、樓宇對講設備、室內短距485轉換模塊、工業常規採集板、PLC配套總線模塊、LED同步顯示控制系統。

以上場景均爲3.3V半雙工、市電供電、中短距離通信工況，芯片通信穩定性、抗干擾能力、溫區適應性完全對標進口料，無需改板、無需調參、無需重複驗證，可直接批量替代，完美解決進口料缺貨、漲價、批次不穩定等供應鏈問題。

⚠️ 需小批量試產驗證後再替換場景

千米級超長總線傳輸、戶外無防護露天設備、強電磁干擾廠區設備、電池超低功耗採集終端、高頻高速數據採集設備。建議先小批量打樣，完成EMC兼容性測試、高低溫老化測試、長時間連續通信穩定性測試，指標達標後再全面切換物料。

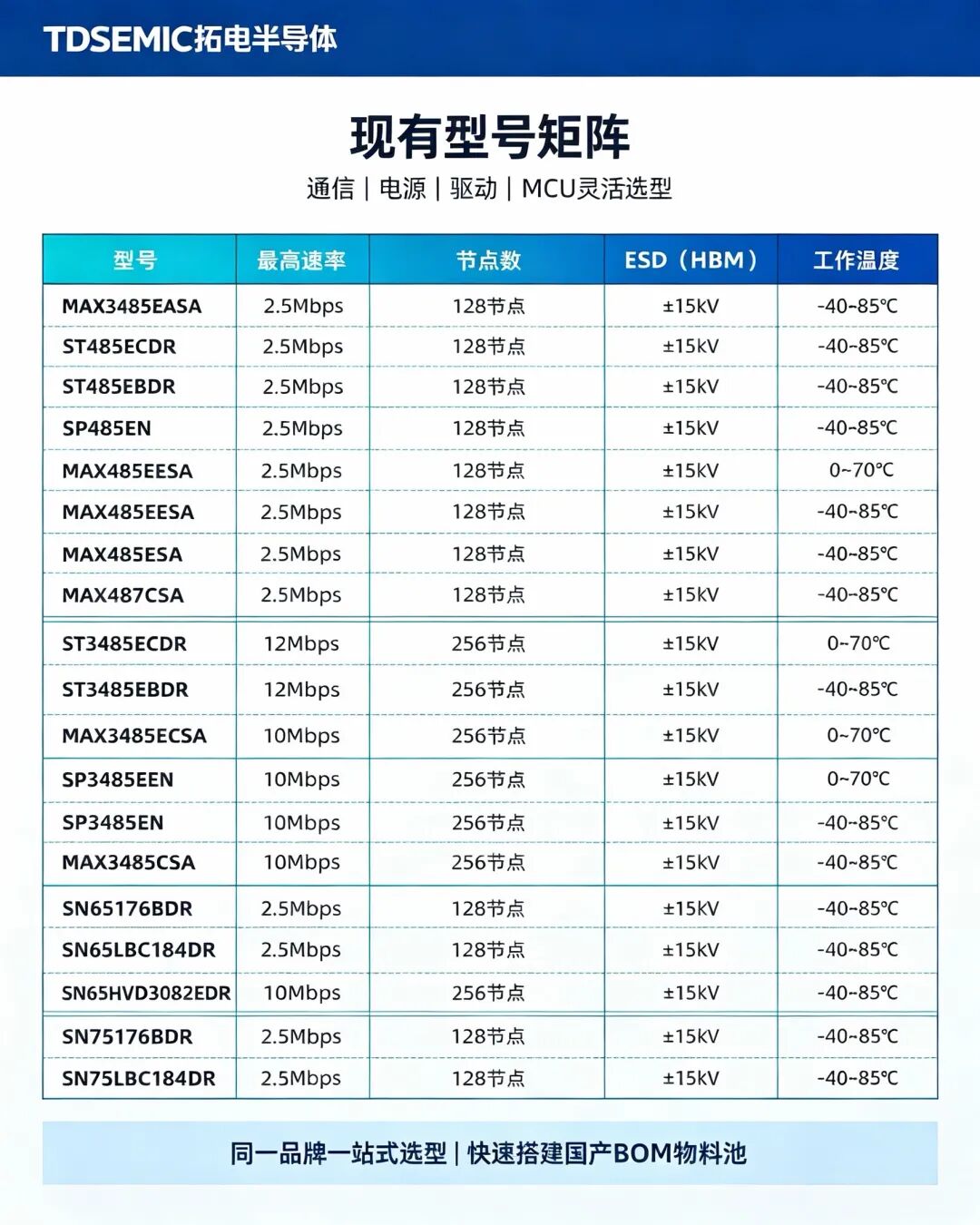

除本次重點實測的MAX3485EESA-TD通信芯片外，TDSEMIC拓電半導體已搭建完善的國產器件產品矩陣，覆蓋工業通信、電源管理、驅動控制、主控MCU等多品類器件，全方位適配工控、智能儀表、安防、新能源、小家電等多領域項目需求。

品牌可實現同品牌一站式選型，有效降低多供應商採購、物料驗證及供應鏈管理成本，爲設備國產化替代提供完整、穩定、高性價比的配套解決方案。

從業多年，我一直覺得：國產替代從來不是被動降檔妥協，而是擇優替代、可控替代、提質降本替代。

TDSEMIC MAX3485EESA-TD最大的價值，是完整繼承了原裝MAX3485的成熟電路生態和穩定性能，徹底解決進口料供應鏈不穩定、批次差異大、假貨氾濫的行業痛點。同時針對國內複雜的工業現場，優化了電壓適配範圍和硬件防護能力，比進口料更貼合本土量產落地需求。

對於現階段硬件研發、採購選型而言，這款芯片是適配性極強、風險極低的備用替代物料，既能穩住量產交付進度，也能有效控制物料成本，提升產品市場競爭力。
