電容按鍵應用:TD223 觸摸芯片，十個板子八個栽在這幾個坑上

發佈：2026-09-14　·　分類：產品資訊

日常生活中，有很多小的電子設備是有觸摸功能的，比如小檯燈的開關按鍵，密碼鎖的按鍵，筆記本的觸控板，手機的屏幕等。他們很多都用的是電容觸控的技術；電容觸控的實現原理一般分爲兩種，分別是自感式電容檢測和互感式電容檢測

那麼本文就簡單介紹一下一款自感式的電容觸控芯片——TD223-TD，說不準你拆開你家的檯燈，或者說是什麼小玩具裏面就會有，哈哈。

實現原理:

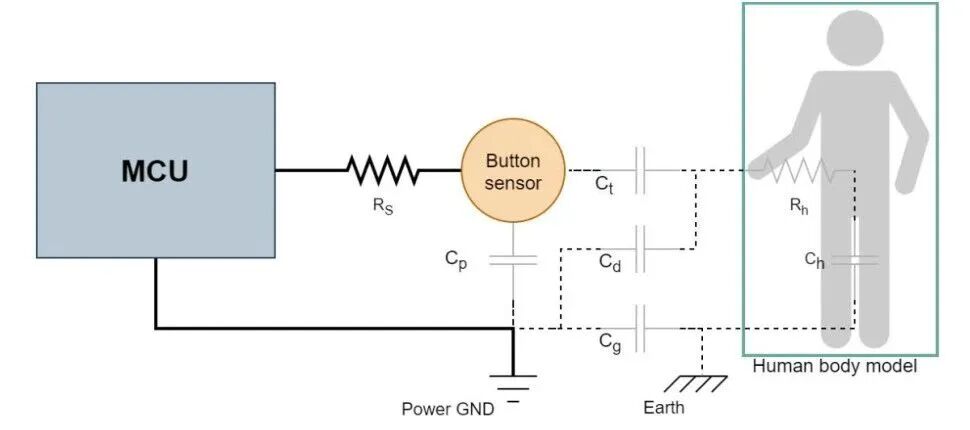

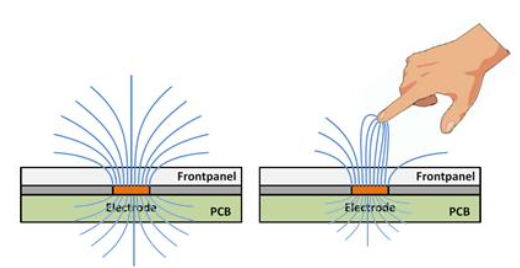

以最簡單的單按鍵爲例， 自感型電容的檢測示意圖如上圖所示，檢測模型如下圖所示。自感型電容利用覆銅形成的單電極（ 接收電極 Rx），來檢測電極對地的電容變化。按鍵對地的初始電容爲 Cp， 當人手觸摸時， 會給整個環路引入 Ct， Ch 與 Cg，從而使按鍵的對地電容增大，從而實現按鍵檢測。

本文介紹的TD223-TD是一款提供電容觸摸鍵的低功耗和寬工作電壓觸摸板檢測器IC。

關鍵特點：

工作電壓：2.0V ~ 5.5V，鋰電、USB、3.3V/5V 系統都能帶。

靜態電流：約 1.7uA，電池供電長期待機沒壓力。

響應時間：約 60ms；低功耗模式下約 220ms。

靈敏度調節：感應腳對地接 Cs 電容，範圍 0~50pF，不接最靈敏。

輸出模式：直接 / 鎖存兩種，由配置腳決定。

感應方式：單鍵電容感應，可隔玻璃、亞克力、塑料觸發。

主要應用：

 廣泛的消費類電子產品

• 傳統機械按鍵替代

管腳定義：

1 腳 Q：輸出腳，觸摸結果從這裏出。

2 腳 VSS：電源負極，接地。

3 腳 I：感應輸入腳，接觸摸焊盤。

4 腳 AHLB：輸出極性配置，接高=低有效，接低或懸空=高有效（默認）。

5 腳 VDD：電源正極，2.0V ~ 5.5V。

6 腳 TOG：輸出模式配置，接高=鎖存模式，接低或懸空=直接模式（默認）。

TTP223 是電容感應，不是機械開關。它的"手感"不寫在芯片參數裏，而是畫在 PCB 上的。焊盤畫多大、走線走多長、面板貼多厚，都會改變靈敏度。板子佈局不一樣，同一顆料表現能差出一大截。

靈敏度調節方法：

電極（電容按鍵PAD）尺寸:在其他條件下是固定的。使用較大的電極尺寸可以提高靈敏度。但電極尺寸必須使用在有效範圍內。

PCB厚度:在其他條件下是固定的。使用更薄的PCB可以提高靈敏度，但PCB厚度必須低於最大值。

調整Cs值：在其他條件下是固定的。不使用Cs時，靈敏度最高。當增加Cs值時，靈敏度會降低，要使Cs在有用範圍內(1≦Cs≦50pF)。

先避最大的坑：兩款型號千萬別選錯

TD223-TD：鎖存輸出模式觸摸一次翻轉一次電平 ✅適合：燈具開關、電源開關、自鎖按鍵設備

TD223-BA6-TD:瞬時輸出模式按住有效、鬆手復位 ✅適合：功能按鍵、短按觸發、小家電操作鍵

兩款Pin 對 Pin 完全兼容，但輸出邏輯完全不同，打樣務必區分。

供電範圍：2.4V–5.5V3.3V、5V 系統通用，無需改電路。

應用注意事項：

靈敏度調節電容器(Cs)必須使用更小的溫度係數穩定的電容器。比如X7R, NP0。所以對於觸摸應用，推薦給採用NP0電容，以減少溫度變化對靈敏度的影響。

面板選不好，隔着玻璃摸不動:面板必須絕緣，亞克力、玻璃、ABS 都行，金屬和導電塗層是禁區。厚度儘量別超過 3mm，越厚越難觸發。面板跟焊盤之間不要留空氣層，雙面膠貼牢、膠層越薄越好。

要做厚面板產品（比如 5mm 玻璃）的朋友，提前把靈敏度餘量留足，打樣實測，別指望公版參數直接抄。

軟件也能幫上忙:輸出極性接對，高有效還是低有效，要跟 MCU 的邏輯對上。要瞬時按鍵用直接模式，要翻轉開關用鎖存模式，別在軟件裏硬補救。低功耗模式響應會變慢，大約 220ms，要求反應快的場景別用這個檔。讀觸摸狀態時做個去抖，連續確認幾次再判斷，能濾掉不少毛刺。

那麼今天的分享就到此爲止了，快去拆開你家的檯燈看看裏面用的是不是TD223吧

以上就是我分享的全部內容，感謝大家耐心觀看，如果喜歡，麻煩點個關注點個贊，謝謝大家！！！
