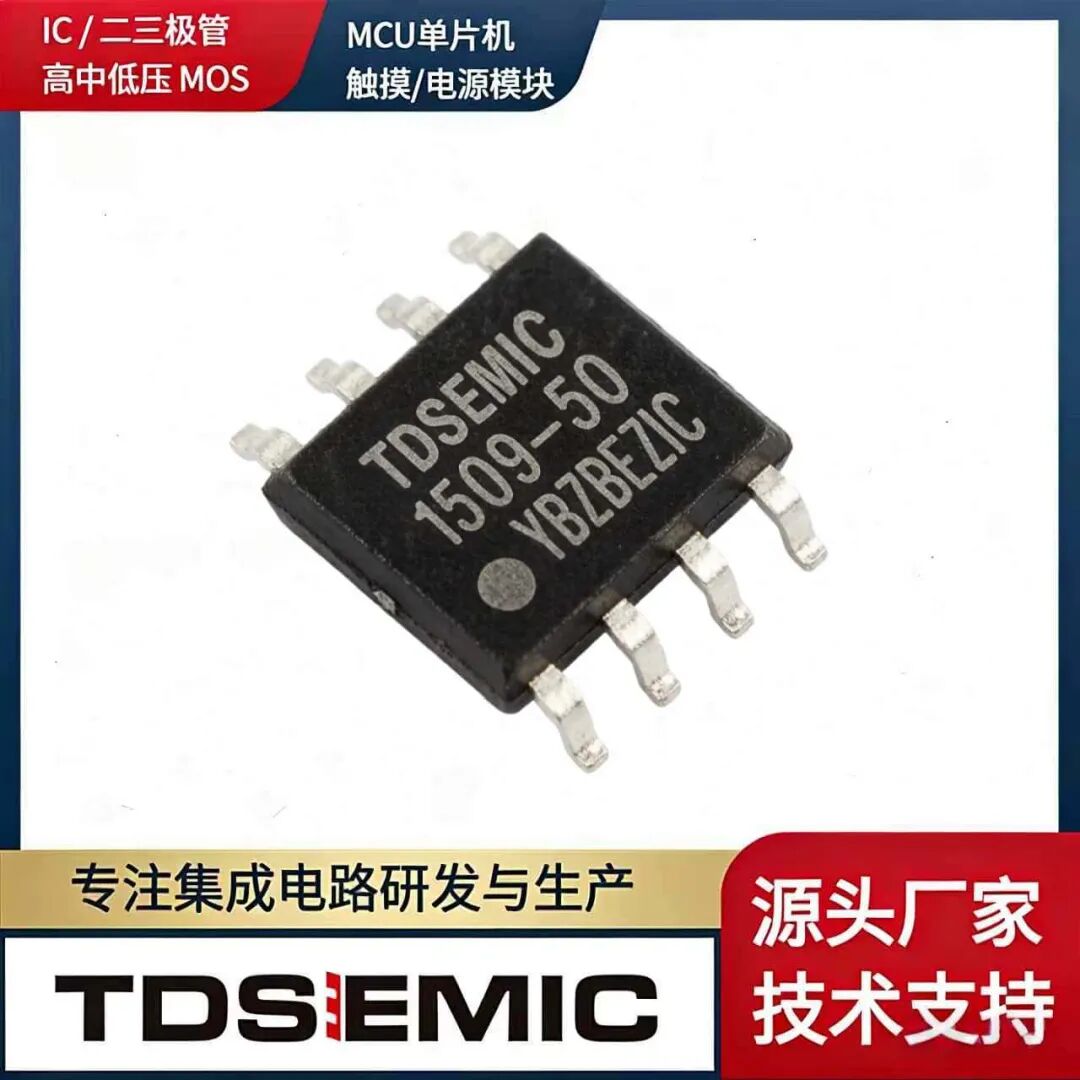

【新品推介】可輸出3A大電流的DC-DC電源降壓芯片-TD-1509
TD1509-5.0它是一顆固定 150kHz 開關頻率的降壓型 DC-DC，把較高的直流電壓降到固定 5V，最大輸出能力 3A。它不是 LDO，是內置功率開關管的開關穩壓器——輸入 24V、輸出 5
發佈：2026-09-20 · 分類：產品資訊
TD1509-5.0它是一顆固定 150kHz 開關頻率的降壓型 DC-DC，把較高的直流電壓降到固定 5V，最大輸出能力 3A。它不是 LDO，是內置功率開關管的開關穩壓器——輸入 24V、輸出 5V 時，熱量主要損耗在開關和電感上，效率遠高於 LDO，板子不燙。它把振盪器、頻率補償、使能、過流和熱關斷全做進了 SOP-8 一顆片子裏，外圍只要一個電感、幾個電容和一個肖特基二極管，上手門檻很低
降壓 DC-DC 變換：採用固定頻率 PWM 控制，佔空比在 0%~100% 範圍內線性調節，把較高輸入電壓降到固定 5V，驅動最高 3A 級負載。
內置振盪器與頻率補償：150kHz 固定開關頻率和環路補償都做在片內，外部只要一個電感、輸入輸出電容和一顆續流肖特基，不用自己折騰補償網絡。
使能控制：EN 引腳支持 TTL 電平關斷，帶遲滯——主控 IO 直接控制開關機，不用額外三極管；關斷時芯片進入低功耗。
多重保護：內置限流、二次限流（故障狀態下開關頻率從 150kHz 自動降到 50kHz）和熱關斷，輸出短路或過熱時先降頻、再關斷，保護片子和後級
4.5V~40V 寬輸入電壓範圍；固定 5V 輸出；最大佔空比 100%、最小壓差 1.5V；固定 150kHz 開關頻率，外部濾波元件體積小；內置功率開關管；EN 引腳 TTL 關斷並帶遲滯；內置熱關斷、限流與二次限流（短路降頻）；高效率，線性調整率與負載調整率出色；SOP-8 貼片封裝，-40℃~+125℃ 工業級溫度範圍。

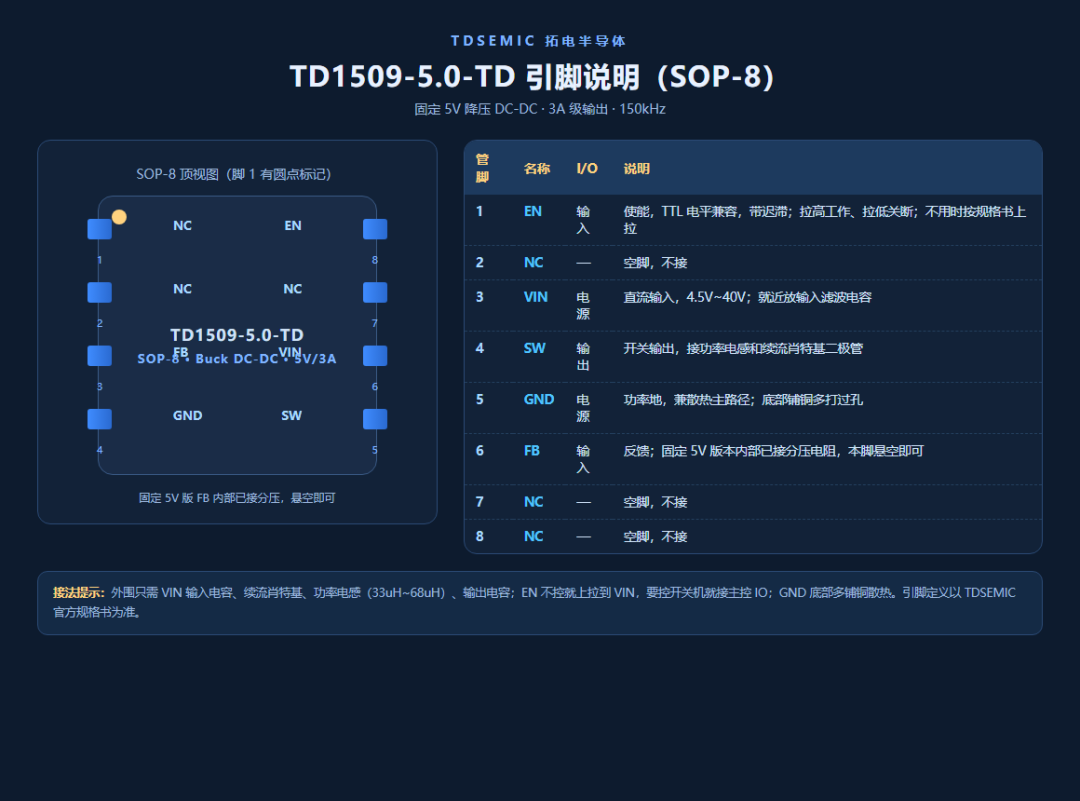

SOP-8 頂視圖與各腳定義如下（腳 1 有圓點標記）

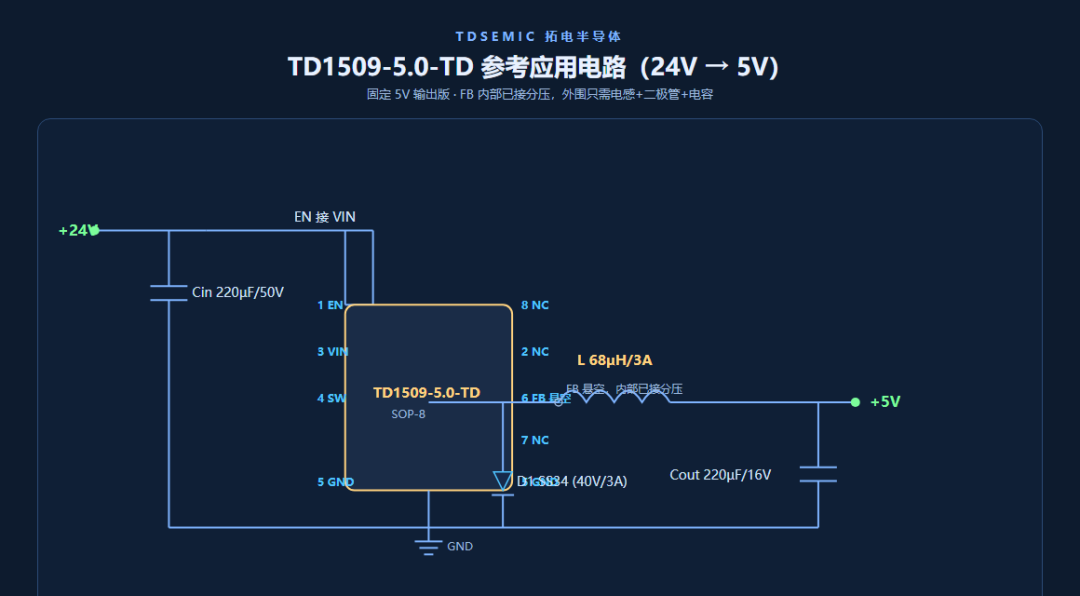

固定 5V 版本 FB 內部已接好分壓電阻，外圍比 ADJ 版更簡單——不用 R1/R2，FB 直接懸空：
| 參數名稱 | 符號 | 條件 | 額定值 | 單位 |
|---|---|---|---|---|
| 輸入電壓 | VIN | — | -0.3 ~ 45 | V |
| 工作結溫 | TJ | — | -40 ~ +125 | ℃ |
| 焊接溫度 | TL | 10 秒 | 260 | ℃ |
說明：絕對最大額定值是應力規格值，超出可能造成永久損壞；長期工作於最大額定值下會影響器件可靠性，僅供應力參考。
| 參數 | 符號 | 測試條件 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|---|
| 工作輸入電壓 | VIN | — | 4.5 | — | 40 | V |
| 靜態電流 | Iq | 使能，無負載 | — | 2 | — | mA |
| 開關頻率 | fSW | 正常工作 | — | 150 | — | kHz |
| 最大佔空比 | DMAX | — | 100 | — | — | % |
| 最小壓差 | DROPOUT | Vin - Vout | — | 1.5 | — | V |
| 輸出過流保護 | — | 故障自動降頻 | 50 | — | — | kHz |
注：以上爲典型應用條件下的關鍵參數，詳細測試條件與電氣參數以 TDSEMIC 官方規格書爲準
DC-DC 還是 LDO？
| 對比項 | LDO 線性穩壓器 | TD1509 這類 DC-DC |
|---|---|---|
| 壓差發熱 | 壓差大時全變熱，燙手 | 效率高，基本不熱 |
| 輸入範圍 | 窄，Vin 比 Vout 高 1~2V 纔行 | 寬，4.5~40V 隨便進 |
| 外圍元件 | 兩個電容，極簡 | 加一顆電感、一顆肖特基 |
| 紋波 | 極小，乾淨 | 稍大，靠電容和佈局壓 |
| 成本 | 便宜 | 略高，但省散熱片 |
| 適合場景 | 小電流、低壓差、要超低噪聲 | 大電流、高壓差、板級供電 |
五大特性
4.5V 就能啓動，40V 以內隨便進。這意味着 12V 適配器、24V 工業母線、汽車點火後的 14V、甚至 36V 工業電源都能直接壓成 5V，不用爲不同母線備兩套電源方案。做設備的同學最懂這種「一顆片子通喫」的價值——BOM 乾淨、備料少、換母線不用改設計。
固定 150kHz 意味着電感和輸出電容不用選太大，PCB 面積省得下來；頻率固定，EMI 也比變頻方案好預測、好濾波。代價是電感不能太小，但 150kHz 在「元件體積」和「效率/紋波」之間是個很務實的折中，這也是這個頻率檔這麼多年被反覆使用的原因。
3A 級輸出能力，帶個 MCU、網口 PHY、顯示屏、幾路外設綽綽有餘。這裏提醒一句：商品概述裏對持續輸出電流有不同口徑，實際設計建議按持續 2A 留餘量，再往上跑要算好散熱（後面避坑節細說）。
EN 腳是 TTL 電平兼容的，帶遲滯，主控 IO 拉高芯片工作、拉低關斷，不用額外三極管或 MOS。低功耗待機場景裏，這顆片子自己能被隨時關掉，配合後級電源域管理很順手。
輸出真短路了，片子不是直接硬扛：先限流，二次限流觸發後開關頻率從 150kHz 自動降到 50kHz 限制損耗；溫度再上來就熱關斷。這種「先降頻再關斷」的策略，比一次硬關斷對後級更友好，也不容易一炸就冒煙。
典型應用
LCD 電視與顯示屏：24V 背光/主板母線轉 5V 邏輯供電，量大、散熱條件一般，最喫效率。
機頂盒 / 路由器：12V 輸入轉 5V 給主控和網口，連續負載，對紋波和長期穩定性要求高。
數碼相框：5V 主供，帶屏帶存儲，中等負載。
通訊設備供電：工業通訊模塊、網關的內部 5V 電源軌，寬壓和保護是剛需。
總結
TD1509-5.0-TD 不是什麼黑科技片子，它的價值恰恰在於「夠用、便宜、外圍簡單」：4.5~40V 寬壓、固定 5V、3A 級、SOP-8、保護齊全。做工業電源板、路由器、機頂盒這類 12V/24V 轉 5V 的常規需求，它就是那個「不用糾結、照着參考圖焊就能跑」的選擇。前面幾篇講了 RTC 時鐘和 485 通信，這篇開始開電源這條線——以後板子上「通信+時鐘+電源」三件套，TDSEMIC 自己的料就能湊齊。你在電源設計裏踩過最離譜的坑是什麼？是電感選小了炸溫，還是肖特基忘貼？評論區聊聊，點贊高的我下篇專門拆。
