輸出電壓不用換芯片：TD1509-ADJ 可調降壓 DC-DC 實戰

發佈：2026-09-20　·　分類：產品資訊

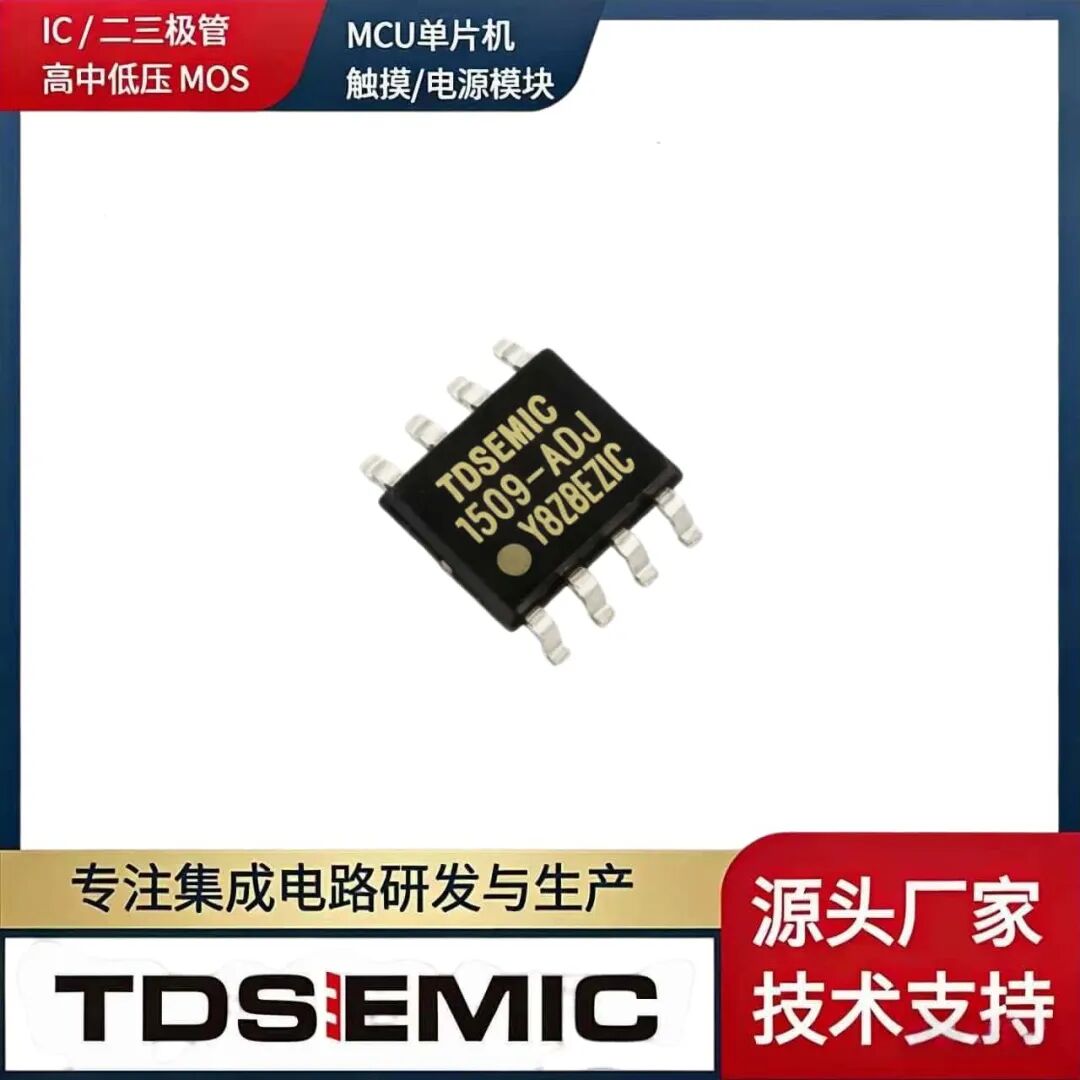

TD1509-ADJ 是一款固定 150kHz 開關頻率的降壓型 DC-DC 轉換器，內部集成功率開關管、振盪器、頻率補償和保護電路，外圍只需少量元件即可完成 DC-DC 變換。它通過 FB 引腳上的外部分壓電阻設定輸出電壓，輸出範圍 1.23V~37V，支持 0%~100% 佔空比線性調節，具備 EN 使能、輸出過流保護、二次限流降頻和熱關斷保護。SOP-8 封裝，-40℃~+125℃ 工作溫度，適用於工業電源、通信設備、顯示驅動、電池供電設備等需要靈活調整輸出電壓的場景。

4.5V~40V 寬輸入電壓；輸出電壓 1.23V~37V 可調；固定 150kHz 開關頻率；最大佔空比 100%；最小壓差 1.5V；最大持續輸出 2A；內置功率開關管；高效率，線性與負載調整率出色；EN 引腳 TTL 關斷並帶遲滯；內置熱關斷、限流與二次限流（短路降頻）；SOP-8 表面貼裝；工業級溫度範圍。

核心功能與參數

實戰

FB 基準 Vref=1.23V，輸出公式：

Vout = 1.23V × (1 + R1/R2)

代入 14V：R1/R2 = 14/1.23 - 1 = 10.38。

推薦取值（1% 精度）：R2 = 1kΩ（FB 到地），R1 = 10.5kΩ（VOUT 到 FB），實際輸出 14.15V，誤差 +1.1%，夠用。要卡到 14.0V 整，R1 用 10kΩ + 390Ω 串一個微調。注意 R1/R2 儘量靠近 FB，走線短，別挨着電感。

佔空比 D = 14/24 ≈ 0.58；按輸出電流 2A、紋波 30% 算，理論電感 ≈ 65μH。直接選 68μH / 飽和電流 ≥ 3A 的屏蔽功率電感（CD75/CD104 封裝）；跑 3A 就上 100μH/4A。DCR 越小越好，建議 < 50mΩ。

非同步整流，SW 到 GND 必須接肖特基。24V 輸入留餘量，選 40V/3A 以上（常見 SS34、SS36），靠近 SW 和 GND 放置，別飛線。

輸入 Cin：220μF/50V 電解 + 100nF 陶瓷，就近 VIN-GND；輸出 Cout：220μF/25V 低 ESR 電解 + 100nF 陶瓷，紋波和瞬態都好看

不用使能就直接接 VIN；要受主控開關機控制就接 GPIO，按規格書高低電平接，別懸空

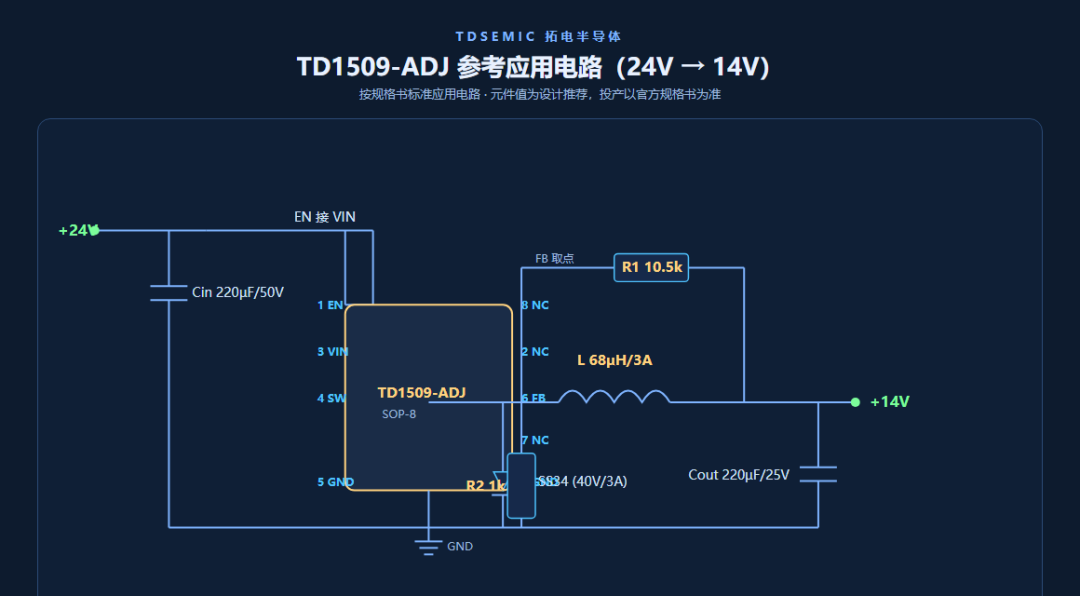

應用電路

應用場景

工業母線非標電壓：24V 工業母線出 14V、9V、12V，給 PLC、傳感器、繼電器、風扇供電，固定版本覆蓋不到的電壓區間全靠它。

通信設備：路由器、交換機、光貓的輔助電源，4.5~40V 寬壓能直接喫 12V/24V 通信電源。

電池供電設備：單節/兩節鋰電（3~8V）升壓到 5V/9V/12V 給後級，或多串電池（12~24V）降到 3.3V/5V 主控。

顯示驅動：液晶屏、LED 背光模組的供電，電壓要跟屏幕規格微調。

開發與小批量試產：項目還沒定死輸出電壓、或者要打多檔樣片，一顆 ADJ 靠換電阻出多檔，不用備一堆固定版本料。

車載輔助電源：12V/24V 汽車電氣環境，降出 5V/6V/9V 給記錄儀、車機外設。

總結

固定電壓用 TD1509-5.0，便宜省事；要調、要多檔、或項目沒定死，直接上 TD1509-ADJ，兩個電阻搞定。你項目裏還壓過哪些非標電壓？評論區報數，點贊高的下篇接着算。
