4：別再用分立元件搭充電了：TD4056H 工業版真香

發佈：2026-09-21　·　分類：產品資訊

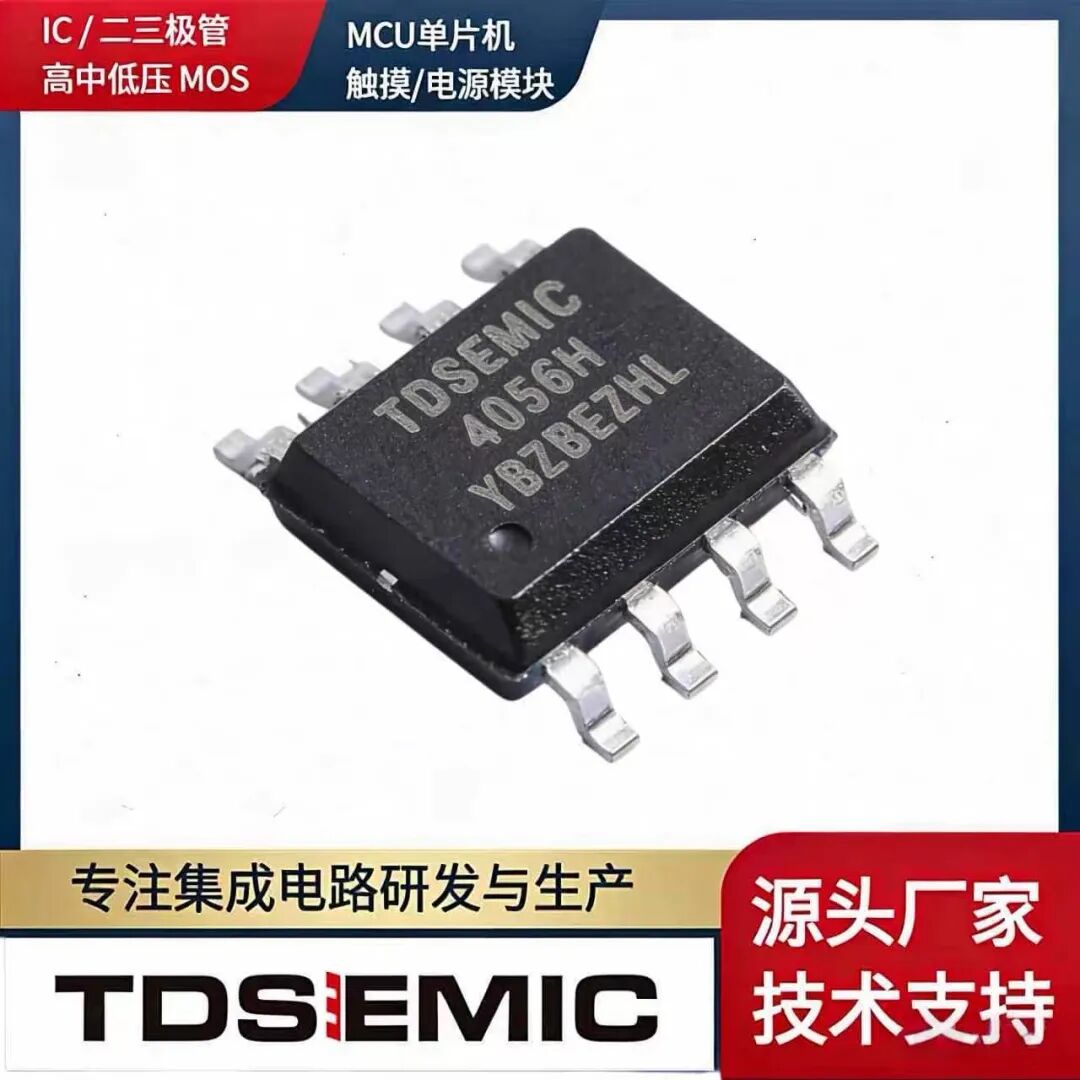

TD4056H 是一款完整的單節鋰離子電池恆定電流/恆定電壓線性充電器，專爲便攜式應用設計。採用內部 PMOSFET 架構，帶防倒充電路，不需要外部檢流電阻和隔離二極管。充電電壓固定 4.2V，充電電流由 PROG 引腳單個電阻設定。輸入耐壓 30V，帶 OVP 過壓保護和電池正負極反接保護。支持電池溫度 NTC 檢測、自動充電終止、涓流預充。ESOP-8 帶散熱焊盤，外圍元件極少，適用於 USB 供電、適配器充電、太陽能充電、充電寶、手持設備等場景。

30V 輸入耐壓 + OVP 過壓保護；電池正負極反接保護；1A 最大充電電流；4.2V 固定充電電壓；CC/CV 自動切換；PROG 單電阻設定電流；涓流預充（<2.9V）；自動充電終止（1/10 電流）；電池 NTC 溫度檢測；兩個狀態指示（CHRG/STDBY）；55μA 靜態電流；ESOP-8 帶散熱焊盤；-25℃~+125℃ 工業級溫度。

第一句：單節鋰電池線性充電芯片，恆流恆壓（CC/CV），固定 4.2V 充電電壓，最大 1A 充電電流，ESOP-8 封裝。

第二句：充電電流由 PROG 腳一個電阻設定，不用外部 MOSFET、不用檢流電阻、不用隔離二極管，外圍就幾個元件。

第三句：輸入耐壓 30V、帶 OVP 過壓保護和電池反接保護，比普通 4056 皮實得多，工業場景也敢用

核心功能與參數

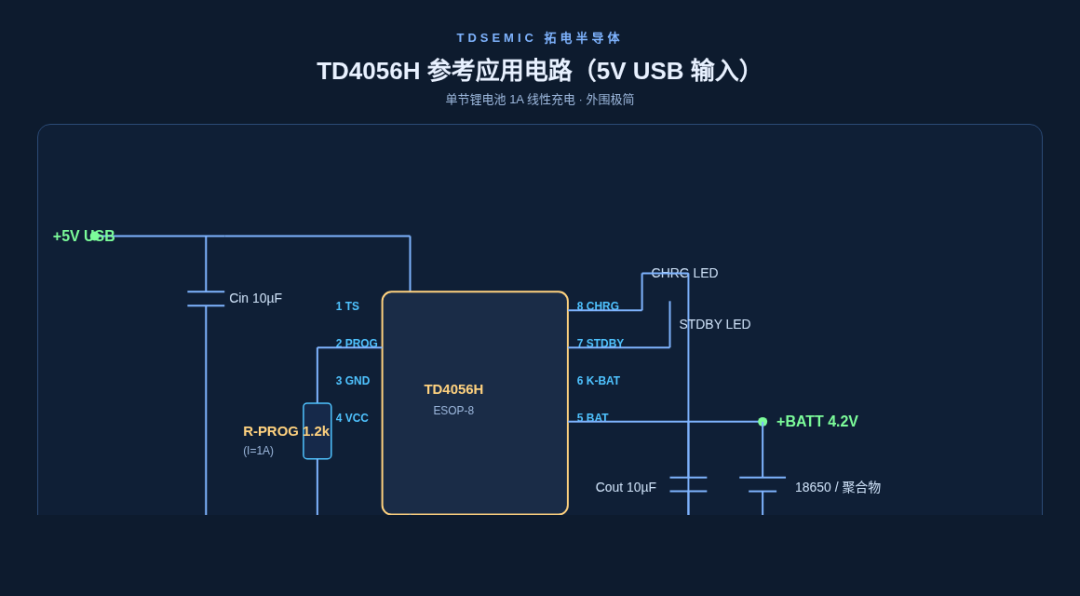

應用電路

應用場景

充電寶/移動電源：USB 5V 輸入，單節 18650 或聚合物電池充電，DIY 充電寶最經典方案。

太陽能充電：太陽能板 5~6V 輸出直入，TD4056H 自動管理充電，戶外監測、物聯網節點常用。

手持設備：手持測試儀、對講機、掃碼槍、便攜醫療設備，USB 充電口直充。

電動車輔助：電動車儀表盤、GPS 追蹤器的小鋰電池輔充。

智能硬件：智能門鎖、藍牙音箱、無線傳感器節點、智能家居設備。

替換老款充電芯片：普通 4056 輸入只扛 6V，TD4056H 30V 耐壓 + OVP，適配器浪湧不怕。

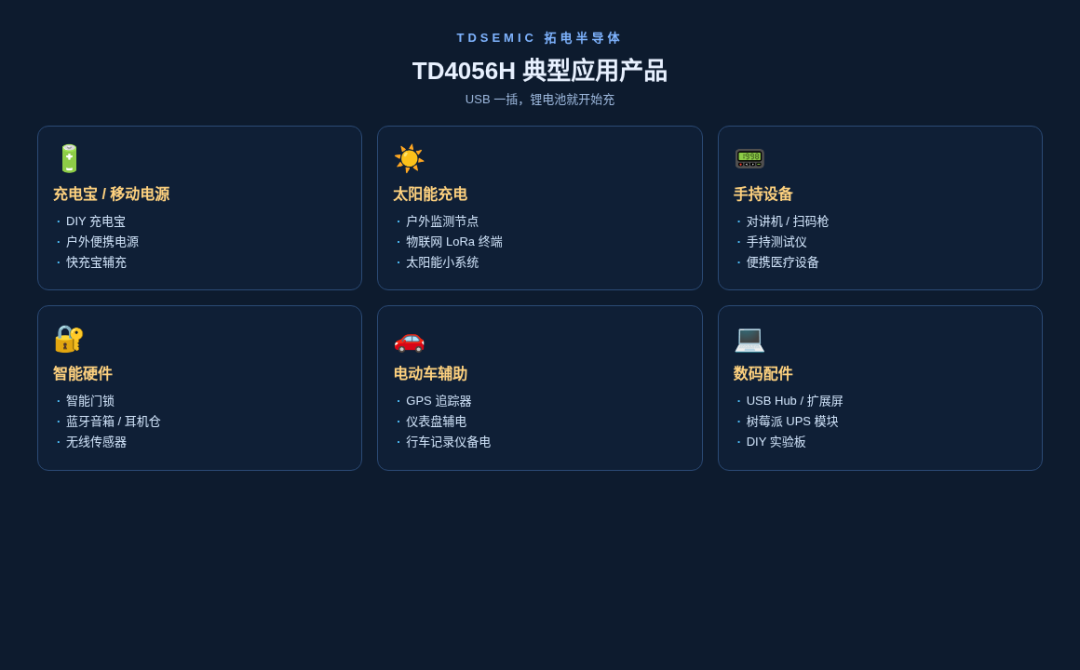

應用產品

翻車現場

1. PROG 電阻算錯。I-CHG = 1200V / R-PROG，要 1A 就取 1.2kΩ；取 10kΩ 只充 120mA，慢得像在養生。

2. 散熱焊盤不鋪銅。1A 充電時芯片功耗 I×(Vin−Vbat)，5V 進 3.7V 電池就 1.3W，ESOP-8 底下不鋪銅直接熱關斷。

3. 電池沒接就上電。空載時 BAT 腳電壓飄，CHRG 燈亂閃，必須先接電池再接輸入。

4. TS 腳懸空。帶 NTC 檢測的版本 TS 懸空會停充，不用溫度檢測就接個 10k 電阻到 GND 或按規格書處理。

5. USB 線太長太細。線壓降一到 4.3V 就夠不到 4.2V 充電閾值，充不滿，線長別超 1 米。

6. 電池反接。TD4056H 帶反接保護，但別反覆試；反接保護是最後防線，不是讓你隨便接的。

TD4056H 就是 DIY 圈那顆熟得不能再熟的 4056，只是工業版把輸入耐壓、OVP、反接保護都加上了。做個小鋰電池設備，別再用分立元件搭充電電路了，一顆 TD4056H + 幾個電容電阻搞定。你 DIY 過什麼鋰電池設備？評論區聊聊。
