5：TD4054：SOT-23-5 最小封裝充電芯片，藍牙耳機倉專用

發佈：2026-09-22　·　分類：產品資訊

TD4054 是一款完整的單節鋰離子電池恆定電流/恆定電壓線性充電芯片，專爲超小體積便攜式應用設計。採用 SOT-23-5 超小封裝，內置 PMOSFET 架構與防倒充電路，不需要外部檢流電阻和阻塞二極管。充電電壓固定 4.24V，充電電流由 PROG 引腳單個電阻設定。帶熱調節功能，大功率或高溫環境下自動降低充電電流保護芯片。涓流預充、自動充電終止。適合藍牙耳機倉、智能手環、TWS 耳機、手持醫療設備、超小型物聯網節點等空間極度受限場景。

SOT-23-5 超小封裝；500mA 最大充電電流；4.24V 固定充電電壓；CC/CV 自動切換；PROG 單電阻設定電流；內置防倒充；涓流預充（<2.9V）；自動充電終止（1/10 電流）；熱調節自動降流；兩個狀態指示（CHRG/STDBY）；25μA 靜態電流；專門爲 USB 供電規格設計；-40℃~+85℃ 工業級溫度。

第一句：單節鋰電池線性充電芯片，恆流恆壓（CC/CV），固定 4.24V，最大 500mA 充電電流，SOT-23-5 超小封裝。

第二句：內置 PMOSFET，不用外部 MOSFET、檢流電阻、阻塞二極管，外圍就幾個元件。

第三句：25μA 靜態電流，熱調節限制芯片溫度，專門爲 USB 供電規格設計，-40℃~+85℃。

核心功能與參數

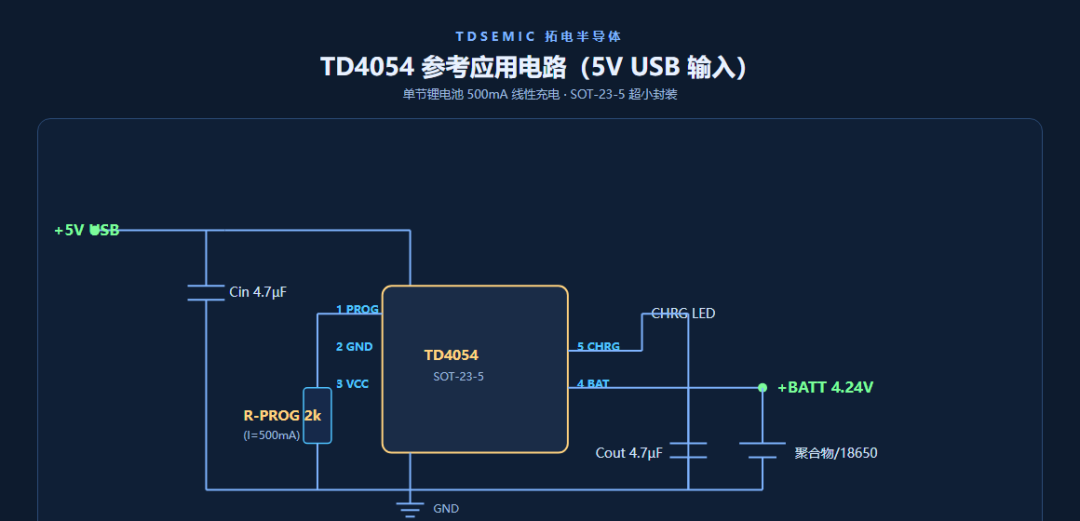

應用電路

應用場景

藍牙耳機倉：TWS 耳機充電倉，指甲蓋大小，TD4054 這種 SOT-23-5 就是爲它設計的。

智能手環/手錶：小電池、小體積，500mA 充電電流足夠，SOT-23-5 不佔地方。

手持醫療設備：血糖儀、血氧儀、便攜式心電儀，USB 直充。

超小型物聯網節點：BLE 信標、小型傳感器，500mA 充電 + 最小封裝。

穿戴設備：VR 眼鏡配件、智能首飾、無線耳機充電盒。

替換 4057 做更小空間項目：板子比 SOT-23-6 還擠時，4054 是終極降級。

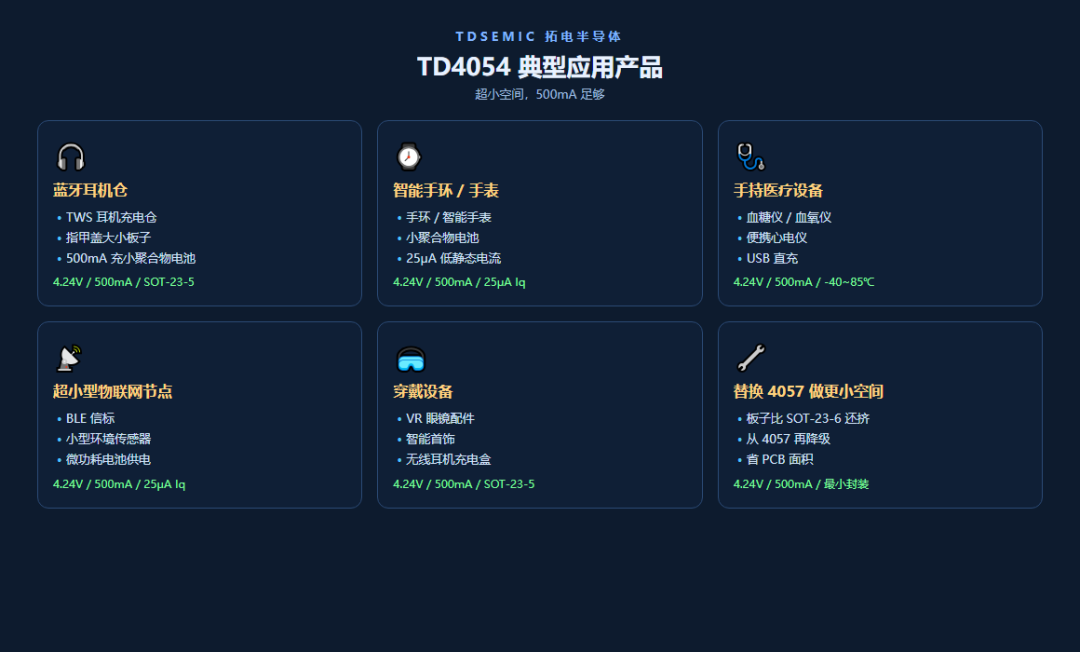

應用產品

翻車現場

1. PROG 電阻算錯。I-CHG = 1000V / R-PROG（500mA 取 2kΩ）；電阻取大了充電慢，取小了熱調節啓動。

2. SOT-23-5 散熱不夠。500mA 充電時芯片功耗不小，SOT-23-5 底下要多鋪銅，否則熱調節頻繁降流。

3. 電池沒接就上電。空載時 BAT 腳電壓飄，CHRG 燈亂閃，先接電池再接輸入。

4. 當 1A 用。TD4054 最大就 500mA，PROG 電阻取小了也沒用，芯片會熱調節限流。

5. USB 線太長太細。線壓降一到 4.3V 就夠不到 4.24V 充電閾值，充不滿。

6. 選 4056H 硬塞小空間。ESOP-8 實在塞不進去，別硬來，4054 就是爲這種場景生的。

總結

TD4054 是充電芯片家族的最小封裝版本——ESOP-8（4056H）→ SOT-23-6（4057）→ SOT-23-5（4054），三個檔位覆蓋從充電寶到耳機倉的所有場景。做小體積設備別硬塞大封裝，省下來的板子空間比那點充電時間值錢。你做過最小的板子是哪個？評論區聊聊。
