6:TD2596SX-5.0：3A 大電流降壓，工業電源的狠角色
TD2596SX-5.0 是 TDSEMIC 推出的 3A 固定 5V 降壓開關穩壓器，採用 TO-263-5 貼片封裝。芯片內置功率 MOSFET，150kHz 固定開關頻率，外圍僅需一個功率電感、
發佈：2026-09-23 · 分類：產品資訊

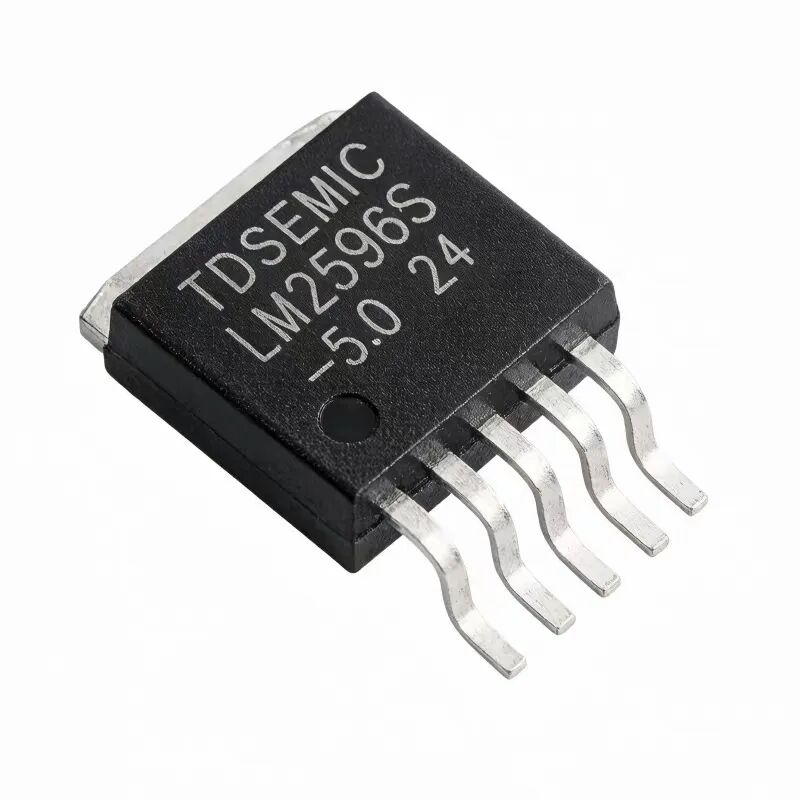

TD2596SX-5.0 是 TDSEMIC 推出的 3A 固定 5V 降壓開關穩壓器，採用 TO-263-5 貼片封裝。芯片內置功率 MOSFET，150kHz 固定開關頻率，外圍僅需一個功率電感、一個肖特基二極管和輸入輸出電容即可構成完整降壓電路。4.5~40V 寬輸入電壓範圍，可直接由 12V/24V 工業總線或汽車蓄電池供電，輸出穩定 5V/3A。內置熱關斷、逐週期限流與二次限流（短路降頻）保護，-40~+125℃ 工業溫度範圍，適合工控主板、步進電機驅動、車載電子、大功率 USB 供電等場景。
3A 持續輸出電流；4.5~40V 寬輸入；固定 5V 輸出；150kHz 固定頻率；內置功率管；內置熱關斷與限流；100% 最大佔空比；低靜態電流；TO-263-5 貼片封裝；-40~+125℃ 工業溫區；外圍元件少，BOM 成本低；效率比線性穩壓器高 3 倍以上。
核心功能與參數
| 項目 | 參數 | 備註 |
|---|---|---|
| 型號 | TD2596SX-5.0 | TDSEMIC 拓電半導體 |
| 類型 | 降壓 DC-DC | 固定 5V |
| 輸入電壓 | 4.5V ~ 40V | 寬壓 |
| 輸出電壓 | 5.0V 固定 | 精度 ±4% |
| 最大輸出電流 | 3A | 持續 |
| 開關頻率 | 150kHz | 固定 |
| 最大佔空比 | 100% | 低壓差 |
| 效率 | 典型 88% | 24V→5V |
| 保護 | 熱關斷+限流+二次限流 | 內置 |
| 封裝 | TO-263-5 | 貼片 |
| 工作溫度 | -40℃ ~ +125℃ | 工業級 |

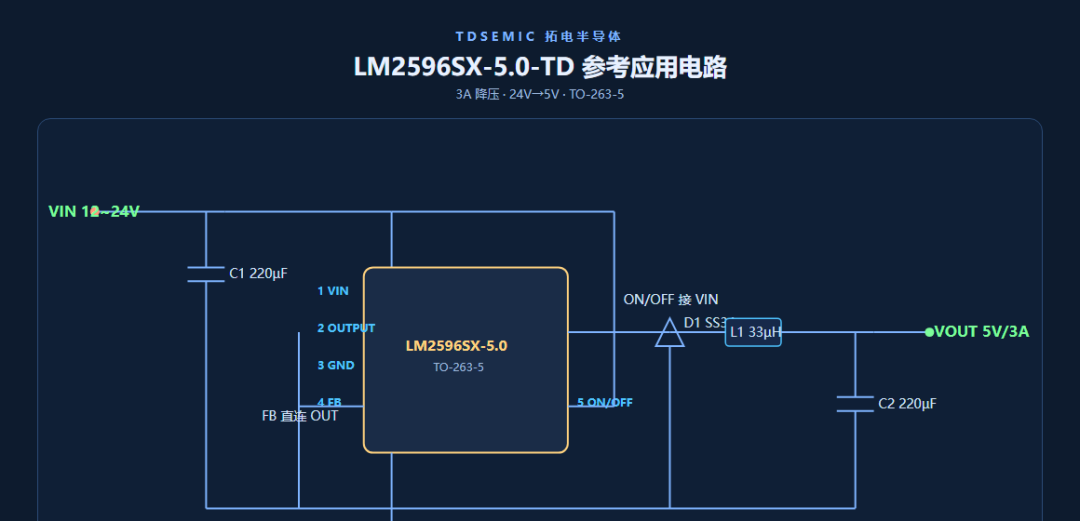

應用電路
IN 接 12/24V，OUT 出 5V/3A，外圍 1 個電感+1 個肖特基+4 個電容

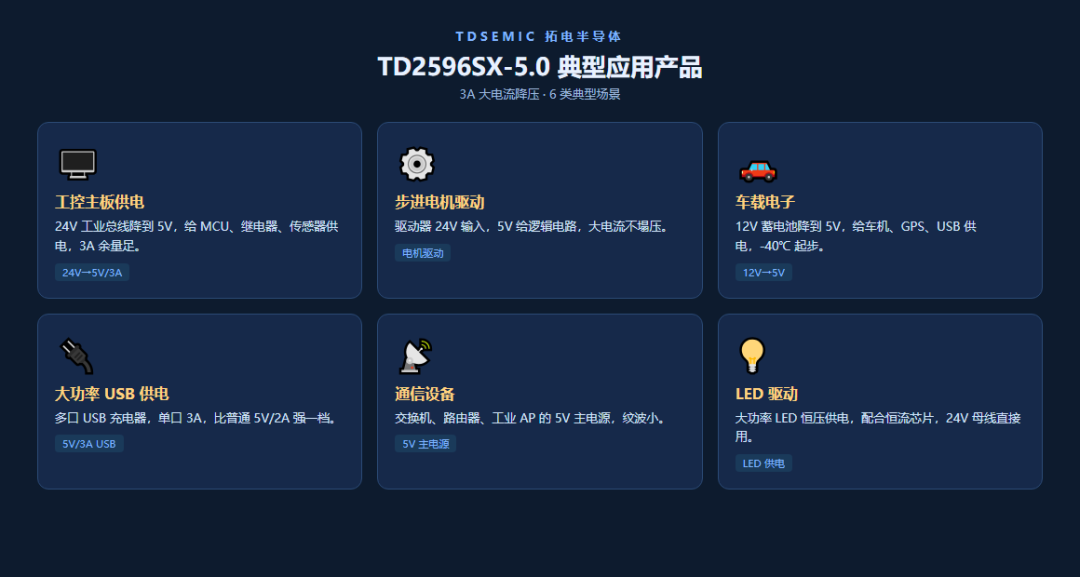

應用場景
工控主板供電：24V 工業總線降到 5V，給 MCU、繼電器、傳感器供電。
步進電機驅動：驅動器 24V 輸入，5V 給邏輯電路，3A 餘量足。
車載電子：12V 蓄電池降到 5V，給車機、GPS、USB 供電。
大功率 USB 供電：多口 USB 充電器，單口 3A，比普通 5V/2A 強一檔。
通信設備：交換機、路由器、工業 AP 的 5V 主電源。
LED 驅動：大功率 LED 恆壓供電，配合恆流芯片使用。
