9：TD2596S-12：12V 固定輸出，3A 老黃牛工業主力

發佈：2026-10-05　·　分類：產品資訊

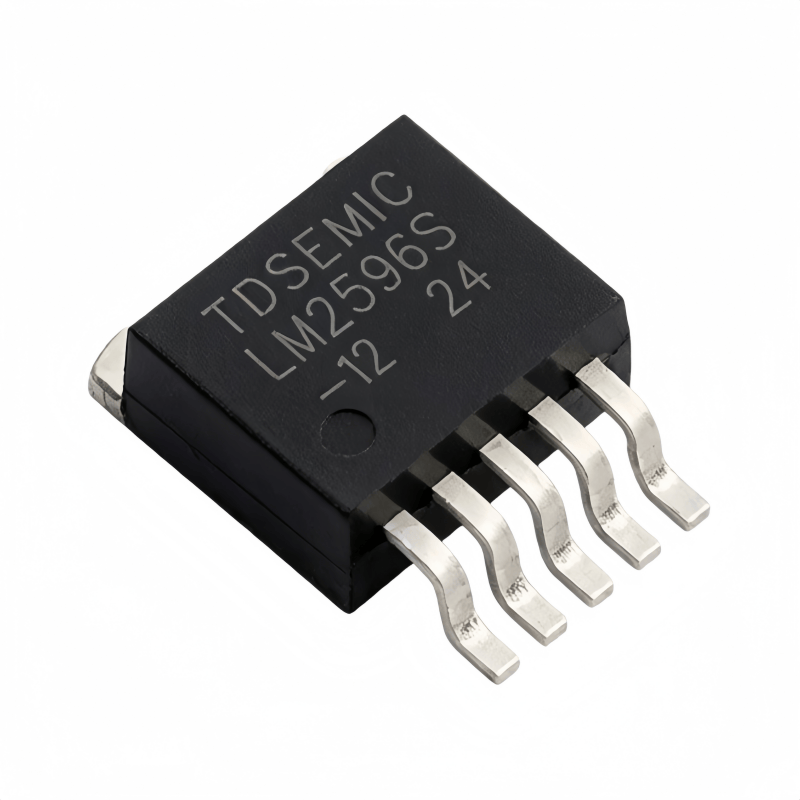

TD2596S-12 是 TDSEMIC 推出的 3A 固定 12V 降壓開關穩壓器，採用 TO-263-5 貼片封裝。芯片內置功率 MOSFET 與 150kHz 固定頻率振盪器，輸出電壓 12V 出廠即定，外圍僅需功率電感、肖特基二極管和輸入輸出電容即可構成完整降壓電路。24V 工業總線降壓到 12V 時效率可達 92%，是繼電器、風扇、傳感器、LED 燈帶等 12V 外圍設備供電的理想選擇。內置熱關斷、逐週期限流與二次限流（短路降頻）保護，-40~+125℃ 工業溫度範圍。

第一句：3A 固定 12V 降壓開關穩壓器，TO-263-5 貼片，4.5~40V 寬輸入。

第二句：150kHz 固定頻率，內置功率管，外圍一個電感+一個肖特基+電容，免反饋電阻，上電就是 12V。

第三句：-40~+125℃ 工業溫區，內置熱關斷+限流，24V 降 12V 是它的主場，效率高、紋波穩。

12V 固定輸出，免反饋電阻；3A 持續輸出；4.5~40V 寬輸入；150kHz 固定頻率；內置功率管；內置熱關斷與限流；100% 最大佔空比；24V→12V 效率典型 92%；TO-263-5 貼片封裝；-40~+125℃ 工業溫區；外圍極簡，可靠性高。

應用電路

24V→12V 實戰：IN 接 24V，OUT 出 12V/3A，外圍 1 電感+1 肖特基+電容，無反饋電阻：

應用場景

24V 總線外圍供電：PLC、工控機的 12V 外圍設備供電，繼電器、風扇一路搞定。

LED 燈帶：12V LED 燈帶、燈箱供電，3A 帶 3 米 5050 燈帶。

車載電子：24V 卡車/客車系統降 12V，給儀表、顯示器、行車記錄儀。

傳感器網絡：12V 傳感器、變送器、執行器供電，寬壓適應。

安防監控：12V 攝像頭、NVR 硬盤錄像機供電，長距離佈線。

電機/泵閥：12V 直流電機、水泵、電磁閥供電，3A 餘量足。

翻車現場

1. 電感選小了。3A 輸出電感至少 33μH/3A，大壓差用 47μH，小了嘯叫+發熱。

2. 二極管用普通 1N4007。必須肖特基（SS34/SS54），普通二極管反向恢復慢，效率掉到 60%。

3. 散熱銅箔不夠。TO-263 底部散熱焊盤鋪至少 1cm² 銅箔，3A 滿載過熱保護。

4. 輸出電容 ESR 太高。輸出要低 ESR 電解+陶瓷並聯，純電解紋波壓不下去。

5. 12V 直接帶大電機啓動。啓動電流瞬間超 3A 會觸發限流，電機大要加軟啓動或換更高電流方案。

6. 輸入反接。TD2596S 不防反接，前級加個 SS54 或保險絲，反接直接燒。

總結

TD2596S 四兄弟齊了：3.3V 數字、5V 邏輯、12V 外圍、ADJ 萬能。全系列同封裝同引腳，一套 PCB 通喫。24V 工業系統裏，12V 是外圍設備的生命線，TD2596S-12 就是這條線上的老黃牛。你工位上 12V 設備多嗎？評論區聊聊
