TD2576S-5.0｜5A大電流固定5V工業降壓電源芯片

發佈：2026-10-06　·　分類：產品資訊

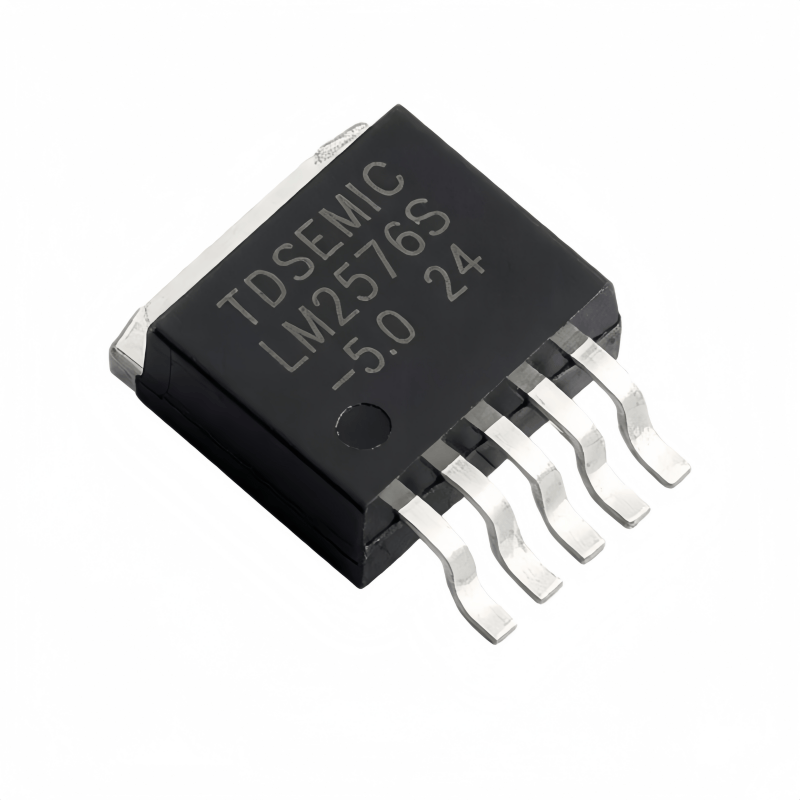

TD2576S-5.0是一款高性能、低紋波、大電流降壓型開關穩壓芯片，隸屬於TD2576S大功率電源系列，是經典TD2596S系列的功率升級版本。芯片採用TO-263-5貼片工業封裝，延續成熟PWM降壓架構，固定52kHz開關頻率，規避高頻干擾問題，無需複雜調試即可穩定工作。

相較於常規3A降壓芯片，本品最大持續輸出電流可達5A，完美解決多外設同時工作、電機瞬時啓動、大功率負載供電餘量不足的痛點。芯片內置高功率MOS管、環路補償電路及全套保護機制，僅需4顆外圍器件即可完成電源電路搭建，大幅簡化PCB設計、降低量產成本，廣泛適配工業控制、車載電子、智能設備、新能源配套等全場景大功率5V供電需求。

產品特徵

超大電流輸出：持續5A額定輸出，峯值負載能力強，遠超常規3A降壓芯片，適配大功率負載場景

超寬輸入電壓：4.5V~40V寬壓輸入，兼容12V、24V工業總線、車載蓄電池、適配器多路供電

固定精準5V輸出：出廠校準固定5V電壓，無需分壓電阻，輸出精度高、一致性好，杜絕人爲調試誤差

低頻低紋波設計：52kHz固定開關頻率，開關噪聲小，紋波抑制效果優異，輕鬆通過EMC電磁兼容認證

超高轉換效率：典型效率可達85%以上，滿載工況溫升可控，低負載無無效功耗浪費

極簡外圍電路：無需外置功率管、無需複雜補償網絡，僅搭配電感、肖特基二極管、輸入輸出電容即可成型

工業級寬溫工作：工作溫度-40℃~+125℃，高低溫環境下電壓精度、輸出電流無衰減

引腳兼容升級：TO-263-5封裝引腳與TD2596S全系通用，老設備無需改板，直接替換提升供電功率

超低靜態功耗：待機靜態電流極低，設備休眠狀態功耗損耗小，適配低功耗整機設計

電氣參數表

應用電路

電路方案：24V工業電壓轉5V/5A大功率穩壓輸出

TD2576S-5.0固定5V版本無需外接分壓反饋電阻，電路極簡穩定。標準外圍配置：輸入端並聯100μF電解電容+0.1μF陶瓷去耦電容，輸出端搭配220μF低ESR電解電容，適配5A大電流輸出；功率電感選用68μH/10A大功率屏蔽電感，續流二極管選用SS56肖特基二極管，滿足大電流續流需求，杜絕反向擊穿損壞芯片。

電路全程無需調試，上電即可輸出穩定5V電壓，適配長時間滿載、瞬時峯值負載工況，紋波抑制效果優異，可直接用於量產產品。

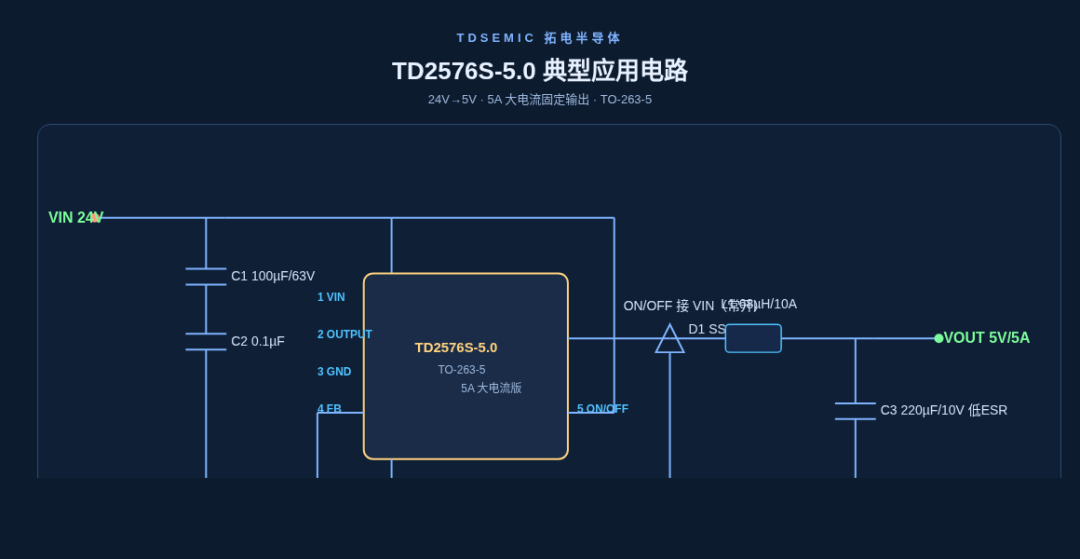

TD2576S-5.0 典型應用電路（24V→5V/5A）

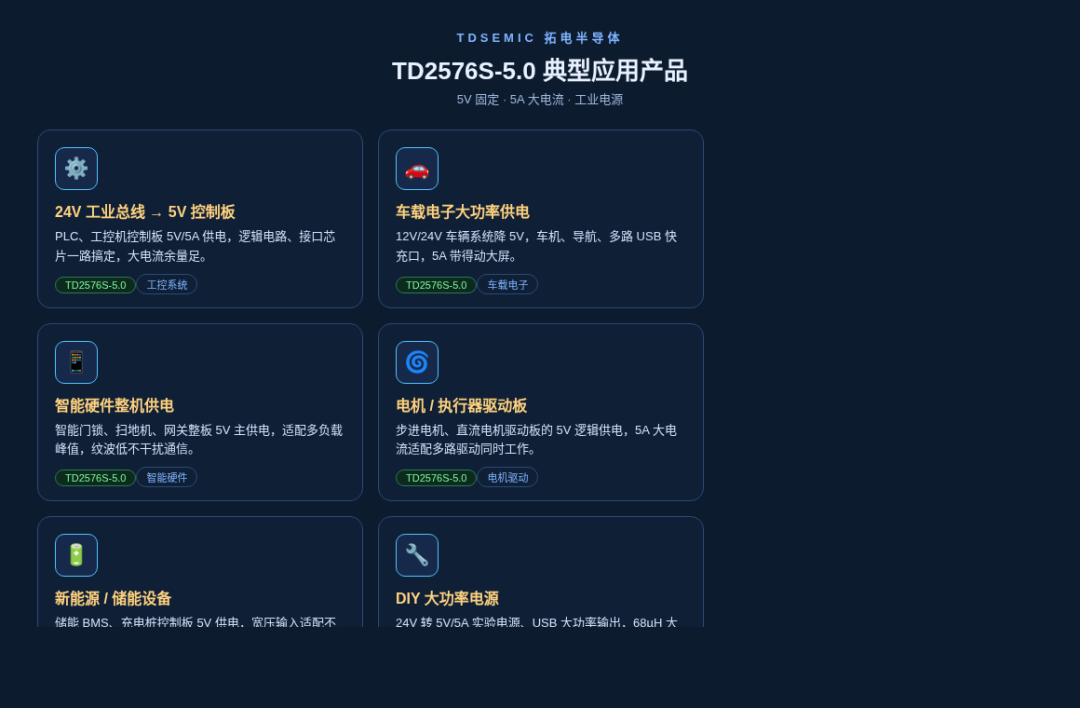

應用場景

1. 工業控制設備：工控主板、PLC外設模塊、繼電器控制板、工業傳感器陣列供電，多設備同時工作無壓降、無功率不足問題。

2. 車載電子設備：車載12V/24V轉5V大功率供電，車載顯示屏、行車記錄儀、車載USB多口快充、車載控制整機供電。

3. 智能硬件整機：大功率物聯網網關、路由器、交換機、高清顯示終端、智能家電主控供電，適配多模塊並聯工作。

4. 電機驅動場景：小型直流電機、風扇、水泵驅動供電，應對電機啓動瞬時大電流衝擊，杜絕電壓掉幀、設備重啓。

5. 新能源與儲能設備：便攜儲能電源、戶外電源輔助供電、太陽能降壓穩壓系統，長時間滿載穩定工作。

6. DIY大功率電源：實驗室穩壓電源、多路5V供電平臺、大功率外設供電方案，以5A大電流負載能力支撐更高整機功率需求。

翻車規避要點

電感選型誤區：嚴禁使用小功率普通電感，5A滿載工況必須選用10A及以上屏蔽功率電感，避免電感飽和、發熱炸機、輸出紋波飆升。

二極管選型誤區：必須使用SS56及以上肖特基二極管，禁止使用普通整流二極管，否則反向恢復損耗大、高溫燒燬器件。

散熱設計不足：5A大電流工況發熱量遠高於3A芯片，PCB必須預留大面積鋪銅散熱，必要時加裝散熱片，避免高溫降功率、觸發過熱保護。

電容ESR過高：輸出電容優先選用低ESR電解電容，避免大電流負載下紋波超標、電壓抖動，影響精密模塊工作。

輸入走線過長：輸入電源走線過長需就近增加濾波電容，防止線上壓降、干擾串入，導致輸出電壓不穩定。

超負載使用：禁止長期超5A滿載工作，瞬時峯值負載需預留功率餘量，避免長期過載導致芯片老化失效。

封裝與兼容性說明

TD2576S-5.0採用TO-263-5貼片封裝，引腳定義、PCB焊盤尺寸與TD2596S全系（3.3V/5.0V/12V/ADJ）完全兼容。原有2596S電路無需修改PCB、無需調整外圍器件，可直接替換升級爲5A大功率供電，是低成本、零改板擴容的最優方案。

總結

常規輕載場景選用TD2596S系列，大功率、多負載、高餘量場景選用TD2576S系列，大小功率無縫銜接，全面覆蓋民用、工業、車載全品類電源設計需求
