TD2576S-ADJ:一顆芯片搞定1.23~37V,非標電壓再也不愁

TD2576S-ADJ 是 5A 可調降壓開關穩壓器,反饋基準 1.23V,兩顆電阻就能把輸出從 1.23V 拉到 37V。固定版靠出廠死電壓,ADJ 版靠你自己配 R1/R2——想要 5V 就 5V

TD2576S-ADJ:一顆芯片搞定1.23~37V,非標電壓再也不愁

發佈:2026-10-08 · 分類:產品資訊

TD2576S-ADJ 是 5A 可調降壓開關穩壓器,反饋基準 1.23V,兩顆電阻就能把輸出從 1.23V 拉到 37V。固定版靠出廠死電壓,ADJ 版靠你自己配 R1/R2——想要 5V 就 5V,想要 14V 就 14V,同一塊 PCB 打樣打天下。52kHz、TO-263-5、4.5~40V 寬輸入、-40~+125℃,跟 5.0/3.3/12 固定版一模一樣,就是多了個反饋網絡。

做硬件的都懂一個尷尬:客戶今天要 5V,明天改方案要 9V,後天又要 12V。固定電壓版你得重新畫板、重新打樣、重新驗證,一來一回兩週沒了。

TD2576S-ADJ 就是來治這個的。芯片內部把基準定在 1.23V,輸出電壓由外部兩顆電阻分壓決定。公式一句話:VOUT = 1.23 × (1 + R1/R2)。R1 是上拉到輸出端的反饋電阻,R2 是下拉到地的電阻,FB 引腳接兩顆電阻中間那個點。

舉幾個常用檔位給你對一下:

· 5V 輸出 → R1 約 6.1k、R2 約 2k

· 12V 輸出 → R1 約 8.76k、R2 約 1k

 · 14V 輸出 → R1 約 10.4k、R2 約 1k(要精確到 14.0V 整,R1 用 10k + 390Ω 微調)

 · 24V 輸出 → R1 約 18.5k、R2 約 1.2k

電阻選 1% 精度的金屬膜,別用 5% 碳膜——37V 輸出時,5% 誤差能飄出 1V,後面電路直接哭。

 核心特徵

· 輸出 1.23V~37V 連續可調,兩顆電阻定電壓 · 反饋基準 1.23V,精度 ±2% · 5A 持續輸出,大電流負載不手軟

· 4.5~40V 寬輸入,12V/24V 工業總線直接進 · 52kHz 固定頻率,低頻低噪,EMC 好過

· 內置功率 MOSFET,外圍還是那幾樣 · 熱關斷 + 逐週期限流 + 二次限流,壞不了 · TO-263-5 貼片,跟固定版引腳完全兼容

· -40~+125℃ 工業溫區

 技術特點詳解

1. 控制方式:固定頻率 PWM 降壓。芯片內部用 52kHz 時鐘固定功率開關管的導通週期,誤差放大器採樣 FB 電壓跟 1.23V 基準比,動態調整佔空比。頻率鎖死,電感和輸入輸出電容選一次就定,不會因爲負載變了開關頻率亂跑——這對 EMC 太重要了,低頻 52kHz 比幾百 kHz 的片子好過多了,濾波器和電感成本都省一截。

2. 內置功率 MOSFET。輸出管做在芯片裏,不需要外接 MOS,驅動電路、柵極保護、欠壓鎖定全在片上。5A 持續電流下 MOSFET 導通電阻約 200mΩ,滿載時管子本身耗散約 5W——所以 TO-263 底部散熱焊盤必須鋪夠銅,這是後面坑位裏要講的。

3. 反饋環路與 1.23V 基準。ADJ 版把基準死在 1.23V,外部用 R1(上拉到 VOUT)和 R2(下拉到 GND)分壓,FB 引腳接中點。VOUT = 1.23 × (1 + R1/R2)。環路內部有補償網絡,輸出端不用加額外補償電容,直接加陶瓷+電解就能穩。FB 輸入偏置電流 µA 級,R1/R2 選 1k~10k 之間不會影響精度。

4. 三重保護。一是逐週期限流:每個開關週期峯值電流到閾值立刻關斷,電感不會飽和;二是二次限流:輸出持續短路時頻率自動降下來,把平均電流壓在安全區,不會打嗝也不會燒片;三是熱關斷:結溫到 150℃ 自動停機,溫度回落到 130℃ 左右再重啓。三重保護疊起來,就算輸出直接對地短路也能扛幾秒。

5. ON/OFF 使能腳。5 腳接 VIN 常開,接 GND 關斷。關斷時靜態電流降到 µA 級,電池供電場景有用。TTL 電平兼容,MCU IO 直接驅動,不用光耦不用三極管。

6. EN 遲滯。ON/OFF 引腳有內置遲滯,避免母線電壓緩慢爬升時芯片反覆啓停。輸入電壓從 4.5V 起正常工作,低於這個值自動停機保護。

7. 輸出電容 ESR 窗口寬。52kHz 低頻版本對輸出電容 ESR 要求不苛刻,低 ESR 陶瓷 + 電解並聯就行,不用像高頻片子那樣糾結 ESR 範圍——這是老架構的好處,外圍容錯大

關鍵參數表

項目符號規格備註
輸入電壓VIN4.5V ~ 40V工業/車載母線
輸出可調範圍VOUT1.23V ~ 37VR1/R2 決定
反饋基準VFB1.23V ±2%內部已集成
最大輸出電流IOUT5A 持續滿載穩定
開關頻率FSW52kHz固定頻率
轉換效率η88% 典型滿載工況
靜態電流IQ≤5mA空載低功耗
工作溫度TJ-40~+125℃工業級
過熱保護TTSD150℃自動關斷
封裝/TO-263-5貼片散熱

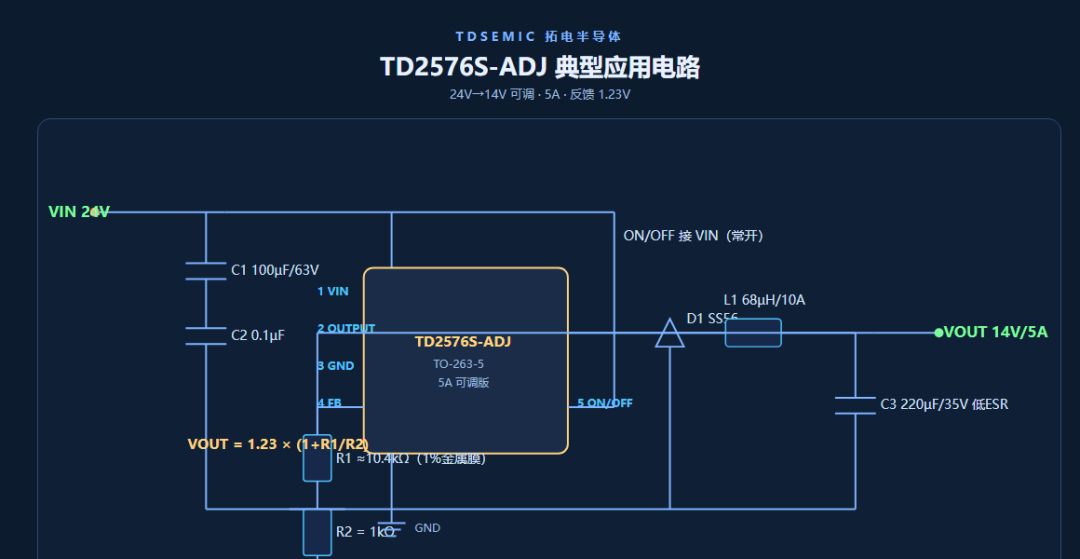

應用電路圖

TD2576S-ADJ:一顆芯片搞定1.23~37V,非標電壓再也不愁

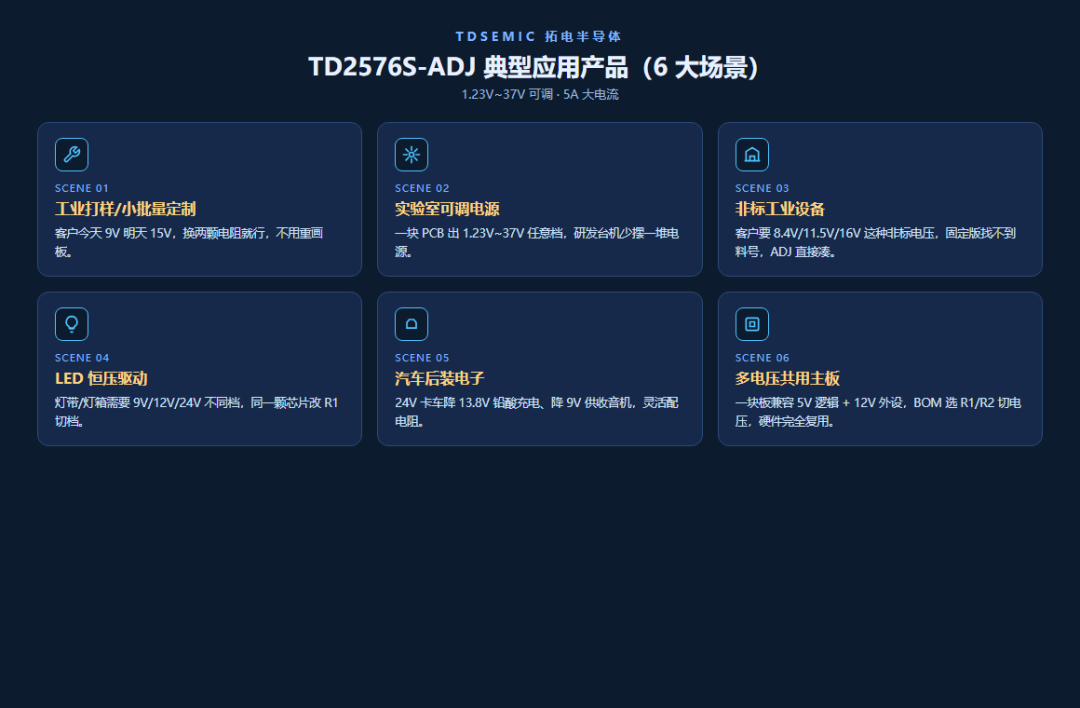

應用產品場景圖

TD2576S-ADJ:一顆芯片搞定1.23~37V,非標電壓再也不愁

總結:5.0 喂邏輯、3.3 喂 MCU、12 喂工業外圍、ADJ 兜底非標。同封裝、同引腳、同外圍,一套 PCB 從 3.3V 到 37V 全覆蓋,這就是 5A 大電流降壓平臺該有的樣子。
